SFA

TBI丝杠、3D打印机丝杆、SFA1610、激光机螺杆

  • 产品品牌:台湾TBI
  • 产品型号:SFA1610
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:90 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI静音防尘丝杆SFA1610,轴外径16mm,导程10mm,螺母总长42mm,端塞循环螺母结构,其独特的静音防尘设计,适合运用到一般小型3D打印机中的传动丝杆。

型号:SFA1610

  台湾TBI静音防尘丝杆SFA1610,轴外径16mm,导程10mm,螺母总长42mm,端塞循环螺母结构,其独特的静音防尘设计,适合运用到一般小型3D打印机中的传动丝杆。

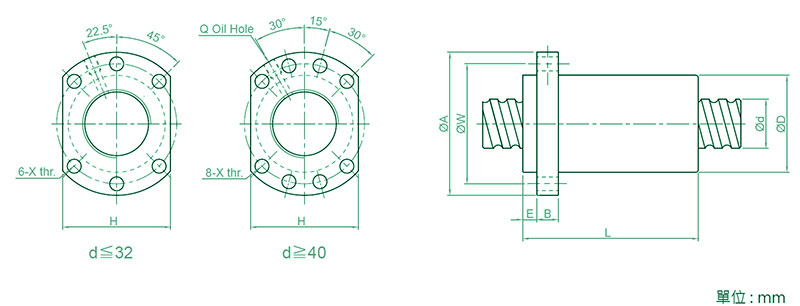

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

滾珠螺帽額定負荷

剛性kgf/ μm

D

A

E

B

L

W

H

X

Q

n

Ca (kgf)

Coa (kgf)

SFA1610-2.8

16

10

2.778

28

48

5

10

42

38

40

5.5

M6

2.8×1

839

1821

23



   近年来,随着数控机床和精密加工的发展,对机床导向系统的要求越来越高,它是决定机床加工精度、工作效率和使用寿命的重要因素。许多设备都选用国内外专业工艺装备厂生产的机床功能部件——滚珠丝杆作为传动支承。由于滚珠丝杆使用淬硬的丝杠和预紧(无间隙)的滚珠作为接触副,所以具有摩擦系数小、承载能力大、刚性好、使用寿命长的特点,可达到很高的进给速度和定位精度。

    台湾TBI为冷却螺母采用了在螺母内打上贯通孔,使冷却液流过的方式。由此,便可以获得与在螺丝轴中打上中空孔进行冷却的“轴芯冷却”方式几乎同等的冷却效果。设置冷却机构的成本方面,螺母冷却方式较低,如果采用螺母冷却方式,便能够以低成本获得与原来同等的冷却效果。另外,通过组合采用螺母冷却方式和轴芯冷却方式,可以获得更出色的冷却效果,进一步实现设备的高速化和高精度化。

 冷却螺母时,有可能会产生预压负荷因螺母的收缩而增加、滚珠丝杠的预压扭矩增大或寿命降低等副作用。为了防止出现这些副作用,新产品通过解析预压负荷变化,采用了即使冷却螺母、预压负荷也不会增加的预压形式。
