SFA

TBI新款螺母、SFA系列、替代SFH

  • 产品品牌:台湾TBI
  • 产品型号:SFA系列
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:453 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:全球传动科技股份有限公司是台湾一家拥有超过32年经验的专业滚珠螺杆SFA生产制造服务商.我们成立于西元1986年在金属产业领域上全球传动提供专业高品质的滚珠螺杆SFA制造服务全球传动总是可以达成客户各种品质要求

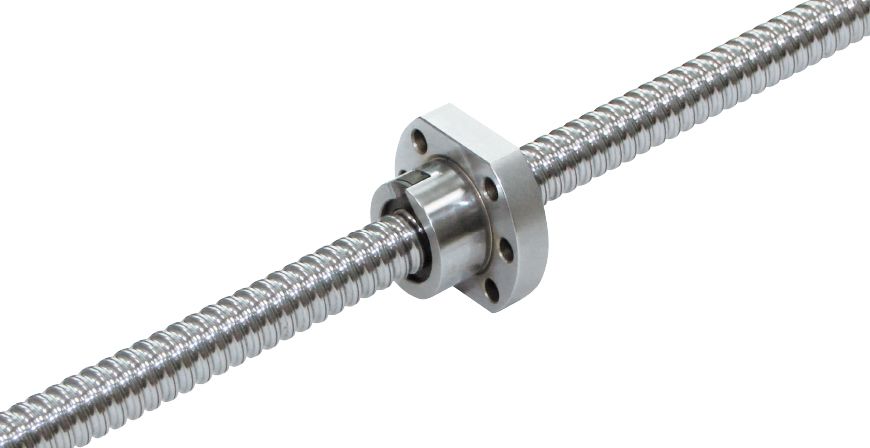

全球传动滚珠丝杆SFA系列简介
   全球传动科技股份有限公司是台湾一家拥有超过32年经验的专业滚珠螺杆SFA生产制造服务商.我们成立于西元1986年,在金属产业领域上,全球传动提供专业高品质的滚珠螺杆SFA制造服务,全球传动总是可以达成客户各种品质要求。全球传动邀请您立即浏览我们各项产品服务并立即联络我们 。
   SFA系列为SFH/SFNH系列的替代型号。

SFA发展背景
   有效的润滑对于长期保持直线导轨的性能至关重要。定期保养,润滑滚珠丝杆需要时间和精力,停止机械。SFA在较长的一段时间内提供润滑,减少了维护所需的频率。这可以增加正常运行时间和生产力,同时降低维护成本。
   最初的SFNH循环结构为免维护机械开辟了全新的可能性,几年来一直被客户广泛采用。该型号也是一种高度精密的传动解决方案,基本上消除了循环间隙,从而改善了运行环境。

   新开发的SFA型螺母扩展了原有模型的成功,提高了润滑能力,使更长时间的无维护操作,并进一步降低了维护成本,是智能工厂和自动化的理想解决方案。该装置还通过延长使用寿命,降低摩擦,减少润滑油的使用,减少了资源和能源消耗,从而保护了环境。

SFA特征
1.使用寿命增加近一倍-提高润滑性能
  SFA是防尘装置由一种树脂材料制成的,它保留了大量的润滑油,并在使用过程中逐渐渗透到润滑油中。这使丝杆在很长一段时间内保持润滑状态。SFA使用的是一种新开发的循环构造,能够提供使用的时间几乎是原型号的两倍。
2.优化设计减少摩擦
SFA在接触钢轨时有一个优化的形状,当螺母转动时,动态摩擦力降低约20%。
3.保护套管和加强清洁
我们还为SFA开发了一个端部防尘,以保持该装置的结构完整性,并进一步阻止粉尘和颗粒的进入/喷射。
利益
SFA提高了润滑性能,有助于更长时间的无维护操作.行进运动时的动摩擦力降低约20%,也有利于机械运行中的节能。
可用性
SFA将最初提供给TBI的滚珠丝杆的标准阵容(SFNH系列,SFH系列),并扩展到其他型号。

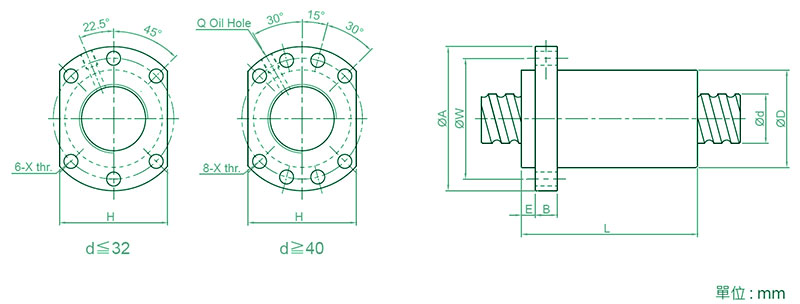

TBI-SFA系列端循环螺母型号规格

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

滾珠螺帽額定負荷

剛性kgf/ μm

D

A

E

B

L

W

H

X

Q

n

Ca (kgf)

Coa (kgf)

SFA1205-2.8

12

5

2.5

24

40

5

10

30

32

30

4.5



2.8×1

661

1316

19

SFA1210-2.8

10

2.5

24

40

5

10

42

32

30

4.5



2.8×1

642

1287

19

SFA1605-3.8



15

5

2.778

28

48

5

10

31

38

40

5.5

M6

3.8×1

1112

2507

30

SFA1610-2.8

10

2.778

28

48

5

10

42

38

40

5.5

M6

2.8×1

839

1821

23

SFA1616-1.8

16

2.778

28

48

5

10

43

38

40

5.5

M6

1.8×1

552

1137

14

SFA1616-2.8

16

2.778

28

48

5

10

59

38

40

5.5

M6

2.8×1

808

1769

22

SFA1620-1.8

20

2.778

28

48

5

10

50

38

40

5.5

M6

1.8×1

554

1170

14

SFA1630-1.8

30

2.778

28

48

7

10

70

38

40

5.5

M6

1.8×1

534

1195

14

SFA2005-3.8



20

5

3.175

36

58

7

10

33

47

44

6.6

M6

3.8×1

1484

3681

37

SFA2010-3.8

10

3.175

36

58

7

10

52

47

44

6.6

M6

3.8×1

1516

3833

40

SFA2020-1.8

20

3.175

36

58

7

10

52

47

44

6.6

M6

1.8×1

764

1758

19

SFA2020-2.8

20

3.175

36

58

7

10

72

47

44

6.6

M6

2.8×1

1118

2734

29

SFA2505-3.8



25

5

3.175

40

62

7

10

33

51

48

6.6

M6

3.8×1

1650

4658

43

SFA2510-3.8

10

3.175

40

62

7

12

52

51

48

6.6

M6

3.8×1

1638

4633

45

SFA2525-1.8

25

3.175

40

62

7

12

60

51

48

6.6

M6

1.8×1

843

2199

22

SFA2525-2.8

25

3.175

40

62

7

12

85

51

48

6.6

M6

2.8×1

1232

3421

34

SFA3205-3.8

32

5

3.175

50

80

9

12

35

65

62

9

M6

3.8×1

1839

6026

51

SFA3210-3.8



31

10

3.969

50

80

9

12

53

65

62

9

M6

3.8×1

2460

7255

55

SFA3220-2.8

20

3.969

50

80

9

12

72

65

62

9

M6

2.8×1

1907

5482

43

SFA3232-1.8

32

3.969

50

80

9

12

78

65

62

9

M6

1.8×1

1257

3426

27

SFA3232-2.8

32

3.969

50

80

9

12

110

65

62

9

M6

2.8×1

1838

5329

42

SFA4005-3.8

40

5

3.175

63

93

9

14

39

78

70

9

M8

3.8×1

2018

7589

60

SFA4010-3.8



38

10

6.35

63

93

9

14

57

78

70

9

M8

3.8×1

5035

13943

67

SFA4020-2.8

20

6.35

63

93

9

14

78

78

70

9

M8

2.8×1

3959

10715

54

SFA4040-1.8

40

6.35

63

93

9

14

96

78

70

9

M8

1.8×1

2585

6648

34

SFA4040-2.8

40

6.35

63

93

9

14

136

78

70

9

M8

2.8×1

3780

10341

52

SFA5005-3.8

50

5

3.175

75

110

10.5

15

42

93

85

11

M8

3.8×1

2207

9542

68

SFA5010-3.8



48

10

6.35

75

110

10.5

18

57

93

85

11

M8

3.8×1

5638

17852

79

SFA5020-3.8

20

6.35

75

110

10.5

18

98

93

85

11

M8

3.8×1

5749

18485

87

SFA5050-1.8

50

6.35

75

110

10.5

18

117

93

85

11

M8

1.8×1

2946

8749

42

SFA5050-2.8

50

6.35

75

110

10.5

18

167

93

85

11

M8

2.8×1

4308

13610

65


   今天,智能工厂和自动化技术的发展正在迅速加快,机械制造商和工厂运营商都在寻求最大限度的免维护操作,以产生保持竞争力所需的效率。为此,我们新开发的SFA系列端循环滚珠螺母提供了一个全新的长期循环螺母水平。SFA系列螺母产品将于2020年2月开始订购.
   精密滚珠丝杠是通过螺杆主轴的磨削加工而成的。精密滚珠丝杠定位精度高,重复性好,运动平稳,使用寿命长。这些高效的滚珠丝杠是各种应用的完美解决方案。重载滚珠丝杠提供比标准滚珠丝杠系列高2-3倍的承载能力.他们有加强循环系统,适合于高速条件,并能够实现更长的使用寿命。
