SFA

TBI滚珠丝杆、端循环丝杠、SFA1210

  • 产品品牌:台湾TBI
  • 产品型号:SFA1210
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:204 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:全球传动TBI滚珠丝杆,端循环系列丝杠螺母,是2019年全新设计量产的型号,于2020年开始供应,SFA1210,丝杆直径12mm,导程10mm,循环器数2.8圈1个,循环滚珠螺母和螺丝可提供普通或大铅芯,用于高速应用。可以将滚珠丝杠切成一定长度,并可以对滚珠丝杠进行端部加工以适合滚珠丝杠端部支撑。

型号:SFA1210

   全球传动TBI滚珠丝杆,端循环系列丝杠螺母,是2019年全新设计量产的型号,于2020年开始供应,SFA1210,丝杆直径12mm,导程10mm,循环器数2.8圈1个,循环滚珠螺母和螺丝可提供普通或大铅芯,用于高速应用。可以将滚珠丝杠切成一定长度,并可以对滚珠丝杠进行端部加工以适合滚珠丝杠端部支撑。带有滚珠丝杠轴承的端部支撑件可垂直或水平安装。

TBI精密防尘球形螺母SFA是需要高耐用性,定位精度和平稳运行的应用的理想选择。

所有螺母均无轴向游隙,预紧力为0-2%,这反映了高刚性。公差  C5-C7, 螺母材料:SCM415H(硬度58-62 HRC),钢球材料:SUJ2(硬度+60 HRC),生产商:TBI Motion

滚珠螺母和螺杆必须来自同一生产商!每个螺母都经过测试,以完全适合滚珠丝杠。如果您只订购不带螺杆的螺母,我们将不予保证。

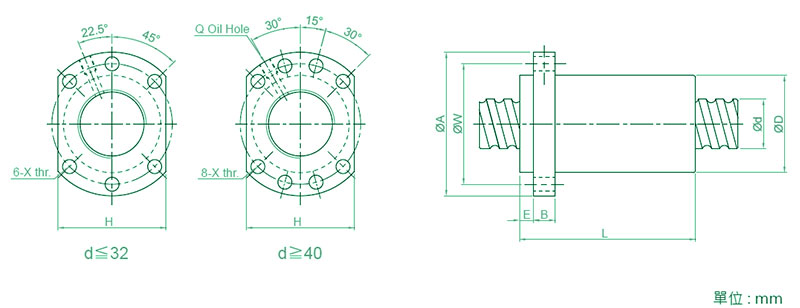

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

滾珠螺帽額定負荷

剛性kgf/ μm

D

A

E

B

L

W

H

X

Q

n

Ca (kgf)

Coa (kgf)

SFA1210-2.8

12

10

2.5

24

40

5

10

42

32

30

4.5



2.8×1

642

1287

19


滚珠丝杠由螺母,螺母,钢球,印前板,反向,防尘装置组成。它的功能是将旋转运动转换为线性运动,这是aikom螺杆的进一步扩展和发展。这一发展的重要意义是将轴承从滑动运动改变为滚动运动。

滚珠丝杠轴承用于各种目的,提供广泛的标准化产品。滚珠循环方式广泛用于机床,有循环管式,循环器式,端盖式。预紧包括定位预紧(双螺母预紧,钻头预紧)和固定预紧。

可以根据目的选择适当的类型。螺母有用于高精度磨削的精密滚珠丝杠(co-c7分类为6级)和用于高精度冷轧的冷轧滚珠丝杠轴承(c7-c10为3级精度)。
