SFA

TBI滚珠丝杆、SFA1605、端塞循环螺母

  • 产品品牌:台湾TBI
  • 产品型号:SFA1605
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:171 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI端循环螺母丝杆SFAR1605,直径为16mm,导程为5mm,螺母对称安装孔的距离为38mm.TBI滚珠丝杠选型步骤根据移动物体的重量、进给速度、运行模式、丝杠轴转速、行程、安装方向(水平or垂直)、寿命时间、定位精度。

型号:SFA1605

   台湾TBI端循环螺母丝杆SFAR1605,直径为16mm,导程为5mm,螺母对称安装孔的距离为38mm.TBI滚珠丝杠选型步骤根据移动物体的重量、进给速度、运行模式、丝杠轴转速、行程、安装方向(水平or垂直)、寿命时间、定位精度。

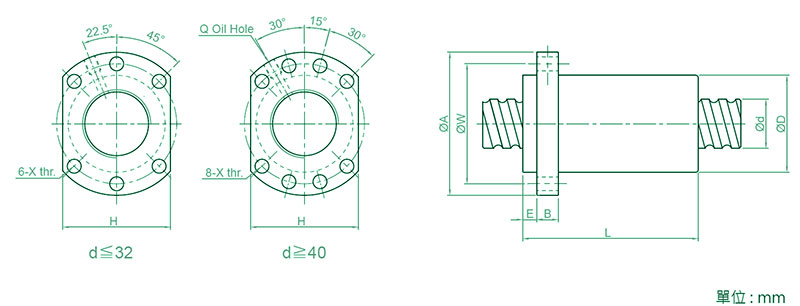

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

滾珠螺帽額定負荷

剛性kgf/ μm

D

A

E

B

L

W

H

X

Q

n

Ca (kgf)

Coa (kgf)

SFA1605-3.8

16

5

2.778

28

48

5

10

31

38

40

5.5

M6

3.8×1

1112

2507

30

TBI滚珠丝杠SFAR1605特点

   1、摩擦损失小、传动效率高
   由于TBI滚珠丝杠副的丝杠轴与丝杠螺母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滑动丝杠副的1/3。在省电方面很有帮助。

  2、精度高
   TBI滚珠丝杆一般是用世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度、湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

   3、轴向刚度高
   TBI滚珠丝杆副可以加与预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。

   TBI滚珠丝杆SFA1605拆装后,为保证反向传动精度和轴向刚度,必须消除轴向间隙。双螺母滚珠丝杠副消除间隙的方法为,利用两个螺母的相对轴向位移,使两个滚珠螺母中的滚珠分别贴紧在螺纹滚道的两个相反的侧面上。
