TBI丝杆\高精密滚珠丝杠\SFH02020B1D\内循环滚珠螺母

  • 产品品牌:台湾TBI
  • 产品型号:SFH02020B1D
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:85 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SFH02020B1D轴直径20mm,导程20mm,螺母对称安装孔距离47mm,TBI常用的循环方式有两种:滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称内循环。

型号:SFH02020B1D

滚珠丝杠螺母副的循环方式:
常用的循环方式有两种:滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称内循环。

TBI滚珠丝杆的特性
1、圆滑的动作性
  滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。
2、无背隙与高刚性
  滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。
TBI滚珠丝杆的优异耐久性
又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
3、优异的耐久性
  TBI以积累多年的滚珠丝杆之生产技术为基础,采用严谨的材料籍高度热处理及加工技术,可供给耐久性的制品。
4、 与滑动丝杠副相比驱动力矩为1/3
5、 滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
6、 高精度的保证
滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度?湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
7、微进给可能
滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
8、无侧隙、刚性高
滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加预压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
9、高速进给可能
滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

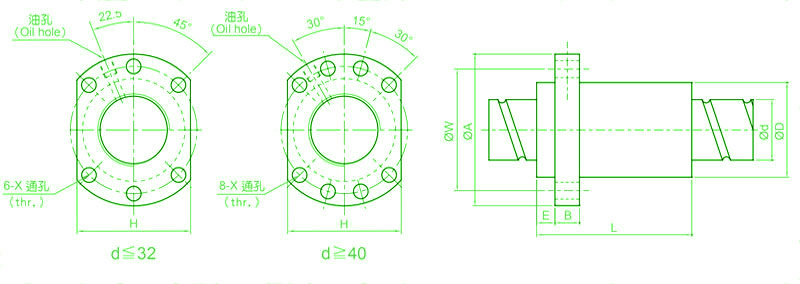

SFH02020B1D 尺寸规格
单位:mm


型号名称

轴径

d

导程

I

珠径

Da

螺帽尺寸

滚珠螺帽额定负荷

刚性

kgf/μm



D

A

E

B

L

W

H

X

Q

N

Ca(kgf)

Coa(kgf)

SFH02020B1D

20

20

3.175

36

58

7

10

74

47

44

6.6

M6

2.8

1118

2734

29

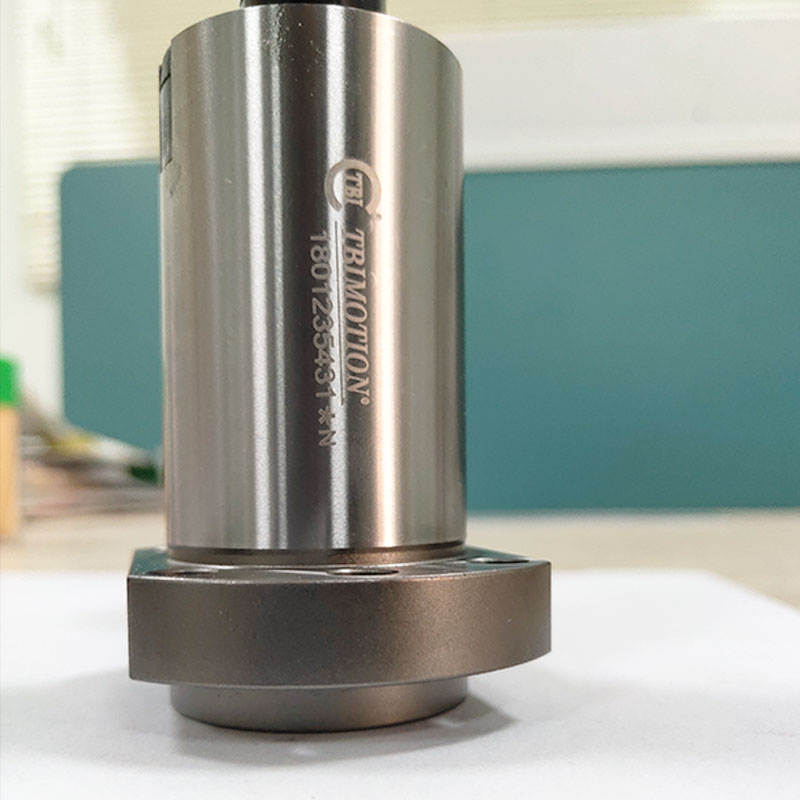

产品实物图

tbi-SFH系列直径20的有:
SFH02005-3.8  SFH02010-3.8  SFH02020-1.8  SFH02020-2.8

我们的产品主要用于:机床、电机、电动工具、运输机械、纺织机械、重型机械、冶金机械、机床、医疗器械、汽车、水泵、印刷、雕刻。等机械。
我公司作为东莞地区最具竞争力的直线导轨经销商,在东莞、深圳设立大型仓库以及直线传动产品切割加工中心,我们的产品直接从原厂地订货,节约大量成本,保证货期短,价格优惠,服务周到!

东莞格阳机电TBI滚珠丝杆交期快,质量优,价格优,一年保证质量,让您的机械运转无忧;
