SFH

TBI高防尘丝杠、SFH1605

  • 产品品牌:台湾TBI
  • 产品型号:SFH01605
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:56 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-SFH01605高防尘丝杠,轴直径16mm,导程5mm,TBI理想的钢球循环构造、循环部的强度增加以及钢球循环器的采用使此型号滚珠丝杠具有优越的高速性和防尘性能。

型号:SFH01605

  TBI-SFH01605高防尘丝杠,轴直径16mm,导程5mm,TBI理想的钢球循环构造、循环部的强度增加以及钢球循环器的采用,使此型号滚珠丝杠具有优越的高速性和防尘性能。

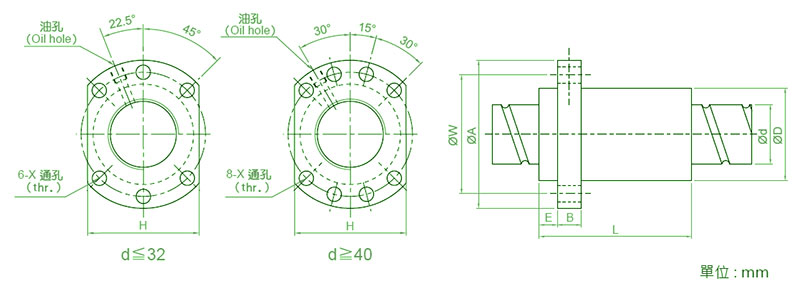

  型號

軸徑

d

導程

I

珠徑

Da

              Dimension

動額定負荷 Ca

靜額定負荷

Coa

剛性

kgf/μm

D

A

E

B

L

W

H

X

Q

n

SFH01605-3.8

16

5

2.778

28

48

5

10

37

38

40

5.5

M6

3.8x1

1112

2507

30



   TBI滚珠丝杠可运用到多种设备中,从普通车床到精密的数控机床,都会用到TBI滚珠丝杠,数控五轴机床,是超精密机床,用的TBI丝杆都是研磨C2以上级别的丝杠,但高精度研磨丝杆都是定制,货期比较久的类型。

数控五轴机床依据联动轴摆动机构不同,有以下几种分类。
1、工作台摇篮式
基于传统三轴加工中心的基础,加上摇篮式工作台,工件进行摆动,变成3+2式的五轴联动加工中心。联动轴为X/Y/Z/A/C,Y轴方向B轴不旋转。

2、立式主轴双摆头
在摆头中间一般有一个带有松拉刀结构的电主轴,所以双摆头自身的尺寸不容易做小,加上双摆头活动范围的需要,所以双摆头结构的五轴联动机床的加工范围不宜太小,而是越大越好,一般为龙门式或动梁龙门式。联动轴为X/Y/Z/A/C,Y轴方向B轴不旋转。

3、卧式主轴双摆头
在基于卧式加工中心结构的双摆头五轴联动。联动轴为X/Y/Z/B/C,X轴方向A轴不旋转。

4、工作台摆动式
在直驱电机成熟后,五轴联动的结构也有了很大的改善。整个工作台可以进行双摆动。目前C轴直驱能达到一定转速,达到车削的效果。联动轴为X/Y/Z/B/C,X轴方向A轴不旋转。

5、工作台主轴摆动
依据摆动机构的演变,工作台和主轴分别摆动,构成两者的结合。联动轴为X/Y/Z/A/C,Y轴方向B轴不旋转。

五轴的应用与发展
五轴由于设备价格高昂,多半应用与复杂且附加值高的零件,以航空、军事领域尤为重要。
