SFNI/SFI

TBI滚珠丝杆、高负载丝杠、SFNI2505、左旋螺杆

  • 产品品牌:台湾TBI
  • 产品型号:SFNI2505
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:176 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI滚珠丝杆,SFNI系列螺母配对的是SCR型螺杆,2505的丝杆规格,直径25,导程(螺距)5,常用为右旋,左旋规格主要用于左右旋丝杆对接使用。

型号:SFNI2505

    台湾TBI滚珠丝杆,SFNI系列螺母配对的是SCR型螺杆,2505的丝杆规格,直径25,导程(螺距)5,常用为右旋,左旋规格主要用于左右旋丝杆对接使用。但这款螺母法兰现货只有双切边的,所以在选型时需要注意,不要被选型册误导。

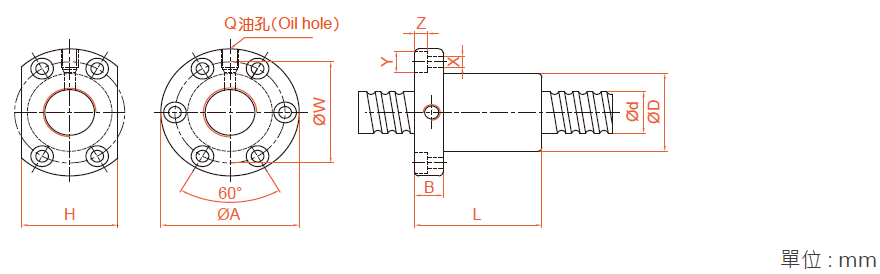

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFNI02505-4

25

5

3.175

40

63

11

51

51

46

5.5

9.5

5.5

M8

1x4

1724

4904

45



滚珠丝杆间隙的检测与修理

  如测量丝杆的百分表在丝杆正反向转动时指针没有摆动,说明丝杆没有窜动。如百分表指针摆动,说明丝杆有窜动现象。该百分表最大与最小测量值之差就是丝杆的轴向窜动的数值。这时,我们就要检查支撑轴承的锁紧螺帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题,只是预加负荷轴承垫圈是不合适的话,只要重新配做预加负荷

     垫圈就可以了;如果轴承损坏,需要把轴承更换掉,重新配做预加负荷垫圈,再把背帽背紧。丝杆轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杆安装精度最理想的状态是没有正反间隙,支撑轴承还要有0.02mm左右的过盈。
