SFNI

TBI丝杆、研磨丝杠、SFNI1605

  • 产品品牌:台湾TBI
  • 产品型号:SFNI1605T4D
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:53 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:SFNI1605滚珠丝杆,导程5mm,丝杆直径16mm,TBI原装螺母都印有TBI全球传动的lougou钢印,丝杆可按客户要求提供不同精度等级的丝杆,一般C5以上都是研磨级的丝杆,但精密度越高就意味着货期越长,现货库存很少,常用的一般是C7轧制级的丝杆,这级别的拿货快且价格优廉。

型号:SFNI1605T4D

       SFNI1605滚珠丝杆,导程5mm,丝杆直径16mm,TBI原装螺母都印有TBI全球传动的lougou钢印,丝杆可按客户要求提供不同精度等级的丝杆,一般C5以上都是研磨级的丝杆,但精密度越高就意味着货期越长,现货库存很少,常用的一般是C7轧制级的丝杆,这级别的拿货快且价格优廉。

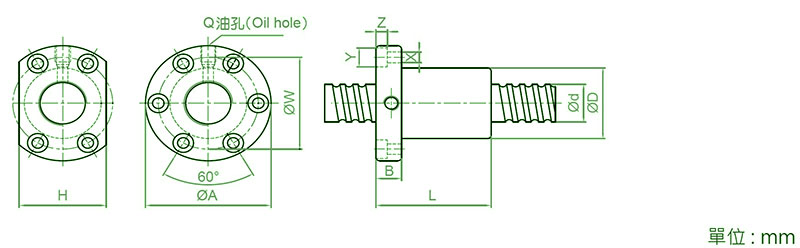

SFNI1605T4D尺寸表

型號

軸徑d

導程I

珠徑Da

                螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

  SFNI01605-4

16

5

3.175

30

49

10

45

39

34

4.5

8

4.5

M6

1x4

1380

3052

 33



高速车削TBI滚珠丝杆时应注意的问题

      “车工怕车杆”。这句话反映出车削细长杆的难度。由于细长轴的特点和技术要求,在高速车削时,易产生振动、多棱、竹节、圆柱度差和弯曲等缺陷。要想顺利地把它车好,必须全面注意工艺中的问题。

(1)机床调整。车床主轴与尾座两中心线的连线与车床大导轨上下左右必须平行,允差应小于0.02mm。

(2)工件安装。在安装时,尽量不要产生过定位,用卡盘装夹一端时,不要超过10mm。

(3)刀具。采用Κr=75°~90°偏刀,注意副后角α′0≤4°~6°,千万不宜大。刀具安装时,应略高于中心。

(4)跟刀架、在安装好后必须进行修整。修整的方法,可采用研、铰、镗等方法,使跟刀架爪与工件接触的弧面R≥工件半径,千万不可小于工件半径,以防止多棱产生。在跟刀架爪调整时,使爪与工件接触即可,不要用力,以防竹节产生。

(5)辅助支承。工件的长径比大于40时,应在车削的过程中,增设辅助支承,以防止工件振动或因离心力的作用,将工件甩弯。切削过程中注意顶尖的调整,以刚顶上工件为宜,不宜紧,并随时进行调整,防止工件热胀变形弯曲。



         抛光在TBI滚珠丝杆制作过程中是很重要的一道工序,也是收官之作,随着塑料制品的日溢广泛应用,对塑料制品的外观品质要求也越来越高,所以塑料丝杆型腔的表面抛光质量也要相应提高,特别是镜面和高光高亮表面的丝杆对丝杆表面粗糙度要求更高,因而对抛光的要求也更高。抛光不仅增加工件的美观,而且能够改善材料表面的耐腐蚀性、耐磨性,还可以方便于后续的注塑加工,如使塑料制品易于脱模,减少生产注塑周期等。
