SFNI/SFI

TBI防尘丝杆、SFNI1610

  • 产品品牌:台湾TBI
  • 产品型号:SFNI01610
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:166 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点: TBI防尘滚珠丝杠SFNI1610,轴径16mm,导程即螺距10mm,螺母安装孔间距45mm,TBI-SFNI系列防尘滚珠丝杆,可提供不同精度的丝杠,一般有现货的是C5研磨丝杆,轧制C7丝杆普遍型号都有货,同样研磨精度越高,货期越长。

型号:SFNI01610

   TBI防尘滚珠丝杠SFNI1610,轴径16mm,导程即螺距10mm,螺母安装孔间距45mm,TBI-SFNI系列防尘滚珠丝杆,可提供不同精度的丝杠,一般有现货的是C5研磨丝杆,轧制C7丝杆普遍型号都有货,同样研磨精度越高,货期越长。

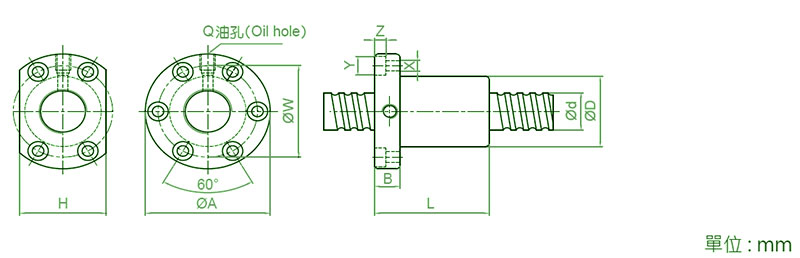

型號

軸徑d

導程I

珠徑Da

                螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFNI01610-3

16

10

3.175

34

58

10

57

45

34

5.5

9.5

5.5

M6

1x3

1103

2401

27



TBI防尘滚珠丝杆SFNI01610螺母装滚珠方法详细步骤

   1.把滚珠放入螺旋槽内。注意,不是所有的螺旋槽都有填满,是按照一个挡珠器是一个循环园的原则放滚珠,如果你的螺母好像是4个挡珠器,那就是4个循环圈。

   2.把螺母拧入上银丝杠内(注意不要掉滚珠)。

   3.旋转螺母前进后退,检查螺母运行是否顺畅.

   4.把TBI丝杠SFNI01610螺母和滚珠清洁干净。

   5.把塑料挡珠器(滚珠反向器)放回到螺母内。安装挡珠器时要注意挡珠器滚珠进出口与螺旋槽要平滑衔接。

   6.在螺母内涂上油脂。

   TBI高速防尘丝杆SFNI01610,直径为16mm,导程为10mm,螺母对称安装孔的距离为45mm.低精度、轻载荷丝杠常用碳素结构钢制造,经正火、调质处理,或用冷轧易削钢直接机城加工而成。高精度、轻载荷丝杠常用碳素工具钢或合金工具钢制造,经调质或球化退火处理。精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
