TBI丝杆、高速丝杠、SFNI5010T4D

  • 产品品牌:台湾TBI
  • 产品型号:SFNI5010T4D
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:180 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI高速滚珠丝杆SFNI5010T4D,轴直径50mm,导程10mm,螺母总长88mm,螺母法兰直径114mm,TBI此系列的大直径丝杠多用于大型重机床设备,因其高精密的运转和迟久的寿命,TBI滚珠丝杆深受用户的信赖,一直以来在丝杆界都有较好的口碑。

型号:SFNI5010T4D

     TBI高速滚珠丝杆SFNI5010T4D,轴直径50mm,导程10mm,螺母总长88mm,螺母法兰直径114mm,TBI此系列的大直径丝杠多用于大型重机床设备,因其高精密的运转和迟久的寿命,TBI滚珠丝杆深受用户的信赖,一直以来在丝杆界都有较好的口碑。

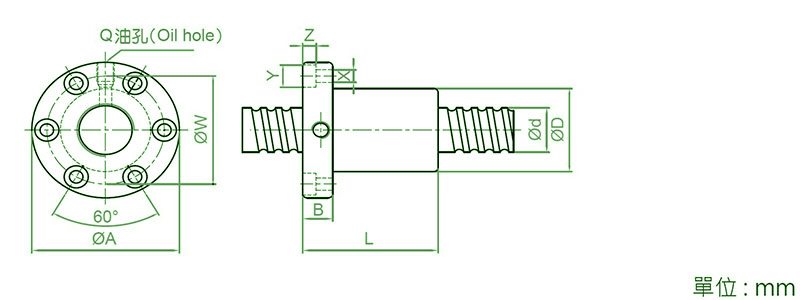

型號

軸徑d

導程I

珠徑Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Y

Z

Q

n

SFNI05010-4

50

10

6.35

72

114

18

88

92

82

11

17.5

11

M8

1x4

6004

19614

83



SFNI5010滚珠丝杆轴端加工

        大型滚珠丝杠滚珠螺纹要求精度较高,因此加工时比普通三角形螺纹复杂一些,但只要掌握车削螺纹的方法,不管多么复杂的工件,只要装夹螺纹。

         左右切削法车削螺纹时,除了用中拖板刻度控制螺纹车刀的垂直进给外,同时使用小拖板的刻度控制车刀左、右微量进给(借刀),这样重复切削几次行程,直至螺纹的牙形全部车好,这种方法叫做左右切削法。

斜进法在粗车时,为了操作方便,除了中拖板进给外,小拖板可先向一个方向进给。这种方法称斜进法。机床配件但精车时,必须用左右切削法才能使螺纹的两侧面都获得较小的表面粗糙度。

         用左右切削法和斜进法车螺纹时,因为车刀是单面切削的,所以不容易产生“扎刀”现象。精车时,选择很低的切削速度(<6m/min),再加上冷却润滑液,可以获得较小的表面粗糙度。但是采用左右切削法时,车刀左右进给量不能过大,精车时一般要小于0 07mm,否则,会使牙底过宽或凹凸不平。

          在实际工作中,可用观察法控制借刀量,当排出切屑像锡纸一样薄时,车出的螺纹表面粗糙度。值一定很小。

低速车螺纹时,最好采用弹性刀杆,这种刀杆当切削力超过一定值时,车刀能自动让开,使切屑保持适当的厚度,可避免“扎刀”现象。

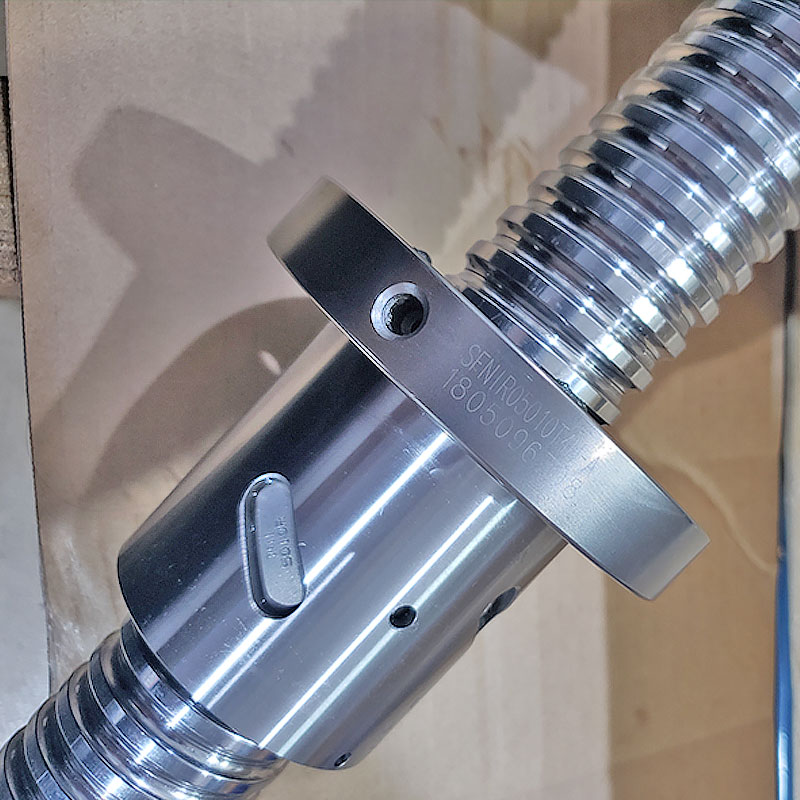

SFNI5010T4D实物图

TBI-SFNI系列圆法兰滚珠丝杆型号
SFNI01605-4SFNI01610-3 SFNI02005-4 SFNI02505-4 SFNI02510-4 SFNI03205-4 SFNI03210-4 SFNI04005-4 SFNI04010-4 SFNI05010-4 SFNI06310-4 SFNI08010-4
