OFU(双螺母型)

TBI丝杆\双螺母滚珠丝杠\OFUR1605

  • 产品品牌:台湾TBI
  • 产品型号:OFUR1605
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:136 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:OFUR1605双螺母滚珠丝杆,轴直径16mm,导程5mm,珠径3.175mm,螺母安装孔直径38mm,OFUR1605双螺母滚珠丝杆质抗拉强度高而韧性强,故丝杆不易因为冲击性的负荷而发生断裂。 但在日常使用中也要防止此类事故发生,虽然不会损坏,但会影响其传动精度。

型号:OFUR1605

OFUR1605双螺母滚珠丝杆,轴直径16mm,导程5mm,珠径3.175mm,螺母安装孔直径38mm,OFUR1605双螺母滚珠丝杆质抗拉强度高而韧性强,故丝杆不易因为冲击性的负荷而发生断裂。但在日常使用中也要防止此类事故发生,虽然不会损坏,但会影响其传动精度。

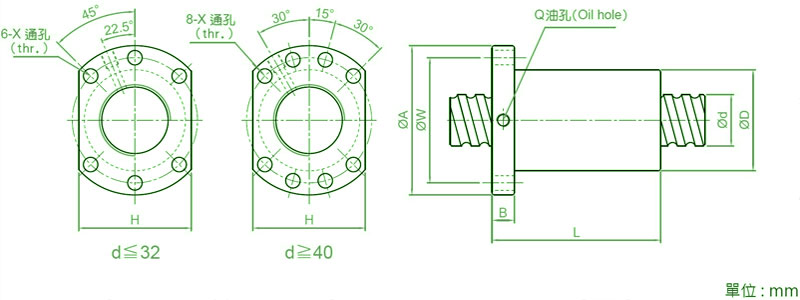

OFUR1605规格尺寸表

    型號

軸徑

d

導程

I

珠徑

Da

           螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Q

n

OFU01605-4

16

5

3.175

28

48

10

75

38

40

5.5

M6

1x8

1380

3052

44



OFU01605滚珠丝杆的防护与安装

       台湾TBI滚珠丝杠的防护 滚珠丝杠副和其他滚动摩擦的传动器件一样,应避免硬质灰尘或切屑污物进入,因此必须装有防护装置。如果滚珠丝杠副在机床上外露,则应采用封闭的防护罩,如采用螺旋弹簧钢带套管、伸缩套管以及折叠式

      安装时将防护罩的一端连接在滚珠螺母的侧面,另一端固定在滚珠丝杠的支承座上。如果滚珠丝杆副处于隐蔽的位置,则可采用密封圈防护,密封圈装在螺母的两端。接触式的弹性密封圈采用耐油橡胶或尼龙制成,其内孔做成与丝杠螺纹滚道相配的形状;接触式密封圈的防尘效果好,但由于存在接触压力,使摩擦力矩略有增加。非接触式密封圈又称迷宫式密封圈,它采用硬质塑料制成,其内孔与TBI滚珠丝杠螺纹滚道的形状相反,并稍有间隙,这样可避免摩擦力矩,但防尘效果差。工作中应避免碰击防护装置,防护装置一有损坏应及时更换。


TBI-OFU系列双螺母滚珠丝杆型号

OFU01605-4 OFU02005-4 OFU02505-4 OFU02510-4 OFU03205-4 OFU03210-4
OFU04005-4  OFU04010-4 OFU05010-4 OFU06310-4 OFU08010-4
