优势特点：TBI双螺母滚珠丝杆OFUR2005型，轴直径20mm，导程5mm，螺母法兰安装孔间距47mm。TBI丝杆轴端加工工序，必须要经过淬火处理，这样加工处理的丝杆才能达到它本身的精度和耐磨度，由于安装丝杆的设备大同小异，所以轴端尺寸也不是统一的，所以购买丝杆最好是提供图纸给供应商，有样品的情况下就不用了。
型号：OFUR2005
TBI双螺母滚珠丝杆OFUR2005型，轴直径20mm，导程5mm，螺母法兰安装孔间距47mm。TBI丝杆轴端加工工序，必须要经过淬火处理，这样加工处理的丝杆才能达到它本身的精度和耐磨度，由于安装丝杆的设备大同小异，所以轴端尺寸也不是统一的，所以购买丝杆最好是提供图纸给供应商，有样品的情况下就不用了。

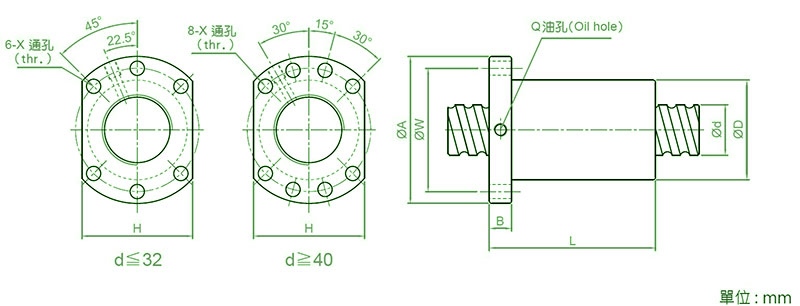

OFUR2005规格尺寸表
|
型號 |
軸徑 d |
導程 I |
珠徑 Da |
螺帽尺寸 |
動額定負荷 Ca |
靜額定負荷Coa |
剛性 kgf/μm |
||||||||
|
D |
A |
B |
L |
W |
H |
X |
Q |
n |
|||||||
|
OFUR2005-4 |
20 |
5 |
3.175 |
36 |
58 |
10 |
85 |
47 |
44 |
6.6 |
M6 |
1x8 |
1551 |
3875 |
53 |
对于产品加工图纸有很多人觉得，一根轴，很简单，几条线就搞定，但往往在这根轴里，有很多做工程的就标注了一大堆的数字，在加工时让人头晕目眩，可能他自己觉得标注得很完美，殊不知，加工的人看了要计算半天。小编觉的一份好的图纸，加工车间的师傅拿到手上是不用计算的，切好料就能车出来的。
在这里小编说下本人对产品加工图纸的要求：
1、在标注时，要使用单一端面作为基准；
2、在多阶轴上，每一阶上一个直径数据；
3、要标注轴的同心度与全跳动等；
4、要注明每段轴的粗糙度；
5、要注明轴的加工工艺及热处理工艺；
6、要对重要位置标注清楚公差要求；
7、要在每阶轴上增加退刀槽，以方便加工；
8、合理选择轴类的材料。
一份做得好的图纸，加工师傅一看数字简单明了，能省很多事，也能让加工效率上有所提升，而不是越复杂就越完美。
