OFU(双螺母型)

TBI丝杆、一体式双螺母、OFUR3205

  • 产品品牌:台湾TBI
  • 产品型号:OFUR3205
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:252 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI滚珠丝杆OFUR3205,轴直径32mm,导程5mm,螺母总长87mm,一体式双螺母滚珠丝杠,螺母是由两个螺母连接在一起的滚珠螺母,循环器一起加起来总共有8个循环器,这类型的螺母主要运用到数控机床进给轴丝杆。

型号:OFUR3205

   TBI滚珠丝杆OFUR3205,轴直径32mm,导程5mm,螺母总长87mm,一体式双螺母滚珠丝杠,螺母是由两个螺母连接在一起的滚珠螺母,循环器一起加起来总共有8个循环器,这类型的螺母主要运用到数控机床进给轴丝杆。

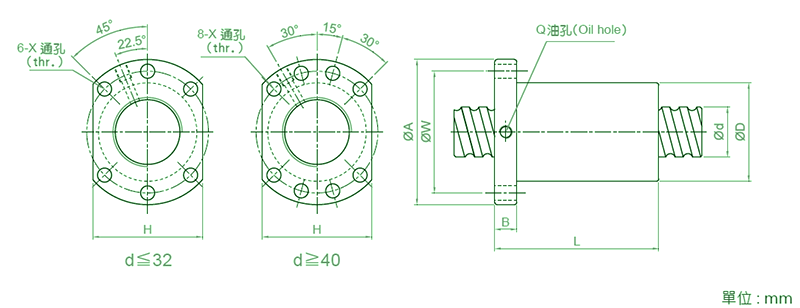

型號

軸徑

d

導程

I

珠徑

Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Q

n

OFU03205-4

32

5

3.175

50

80

12

87

65

62

9

M6

1x8

1922

6343

74



TBI单螺母滚珠丝杆与双螺母滚珠丝杆的比较

   1.单从外形上就能看出双螺母是由两单螺母连接起来,总长度比单螺母长。

   2.单螺母滚珠丝杠是在螺母中央给左右的螺纹以相位差,使轴向间隙达到0以下(预压状态)的错位预压型。与传统的双螺母型(2个螺母之间插入调整片的方式)相比,DIK型既小型轻量又能获得平滑流畅的运动。

   3.单螺母滚珠丝杠的预压调节是根据钢球直径而进行调节的错位预压型,无滚珠丝杠性能中最重要的接触角偏差,从而获得高刚性、平滑的旋转性能和高导程周期误差精度。由于单螺母滚珠丝杠为无需调整片的预压构造,因此螺母全长可变短,从而可实现轻量化•结构紧凑化。

   4.在双螺母中使用调整片,由于调整片的平面度和螺母垂直度的影响导致螺母倾斜,产生接触角的偏差,从而影响到旋转性能,使导程周期误差精度变低。
