OFU(双螺母型)

TBI高速丝杆、双螺母丝杠、OFU2510

  • 产品品牌:台湾TBI
  • 产品型号:OFU2510
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:227 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI双螺母滚珠丝杆OFU2510,丝杆直径25mm,导程10mm,TBI此系列的丝杆轴直径小于等于32mm,螺母法兰双切边带六个安装孔,轴直径大于等于40mm的螺母法兰就是八个安装孔,在选型时需要注意安装尺寸。

型号:OFU2510

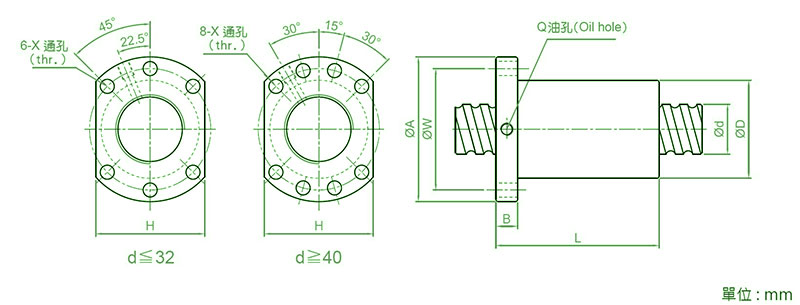

   TBI双螺母滚珠丝杆OFU2510,丝杆直径25mm,导程10mm,TBI此系列的丝杆轴直径小于等于32mm,螺母法兰双切边带六个安装孔,轴直径大于等于40mm的螺母法兰就是八个安装孔,在选型时需要注意安装尺寸。

型號

軸徑

d

導程

I

珠徑

Da

             螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/μm

D

A

B

L

W

H

X

Q

n

OFU02510-4

25

10

4.762

40

62

12

130

51

48

6.6

M6

1x8

2954

7295

67



直线运动之丝杆传动

   TBI滚珠丝杠是能够在不改变主轴转动方向前提下,使滑块实现往复运动的一种丝杠。往复丝杆是立体凸轮副的一种形式,其表现是两条螺距相同、旋向相反的螺纹槽。两端用过度曲线连接。通过丝杆的旋转,是螺旋槽侧面推动置于螺旋槽内的滑块作轴向往复运动。

   丝杠或者叫做“丝杆”传动,是一种螺旋传动方式,滚珠丝杠(已基本取代梯形丝杆,俗称丝杆)是用来将旋转运动转化为直线运动;或将直线运动转化为旋转运动的执行元件,并具有传动效率高,定位准确等特点;当(滚珠)丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。

   液压传动是利用液压泵将原动机的机械能转换为液体的压力能,通过液体压力能的变化来传递能量,经过各种控制阀和管路的传递,借助于液压执行元件(液压缸或马达)把液体压力能转换为机械能,从而驱动工作机构,实现直线往复运动和回转运动。

   TBI滚珠丝杆应用范围包括:机器人、数控机床、传送装置、飞机的零部件(如副翼)、医疗器械(如X光设备)和印刷机械(如胶印机)等等。
