XSV(高速负载型)

TBI滚珠丝杆\重负载滚珠螺母\轴端完成品\XSVR01210B1D

  • 产品品牌:台湾TBI
  • 产品型号:XSVR01210B1DGC5
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:296 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:XSVR01210B1DGC5丝杆轴直径:12mm,导程:10mm,丝杆螺母为外循环滚珠螺母,这系列滚珠丝杆属于轴端完成品丝杆,这类型的丝杆为用户选型提供了很大的便利。

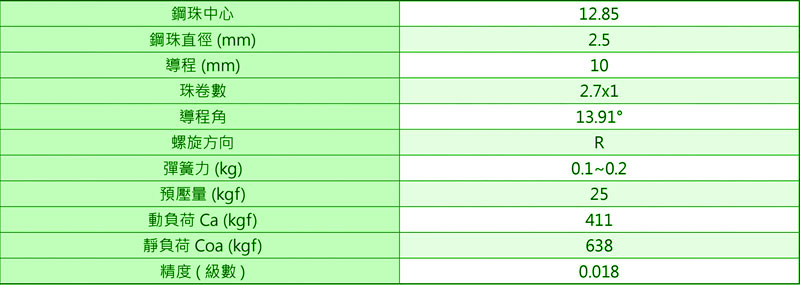

型号:XSVR01210B1DGC5

TBI滚珠螺帽的选定
(1) 系列
选定系列时应须考虑要求精度、所需交货日期、尺寸 ( 螺杆轴外径,导程/螺杆轴外径比 )、预
压量等。
(2) 循环方式
选定循环方式:请由螺帽安装部份之空间经济性为考虑。循环方式之特长请参考官方资料数据。
(3) 螺母滚珠迴路数
选定迴路数须考虑要求性能、寿命等。
(4) 螺母形状 ( 法兰 )
请配合螺帽安装部份之空间加以选定。
(5) 给油孔
精密滚珠螺杆设有给油孔,使用于机器装配时及定期补给时。


TBI-XSV系列滚珠丝杆特色

经济性、可采用于导程/螺杆轴外径比较大者、适用于高负荷重型设备的用途 (TBI MOTION 专利螺帽 )。

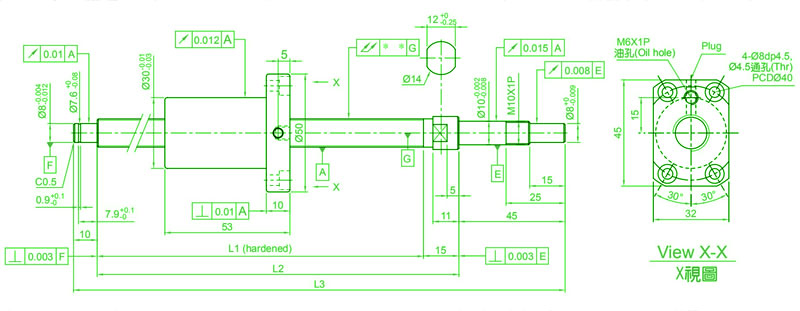

XSVR01210B1DGC5规格尺寸图

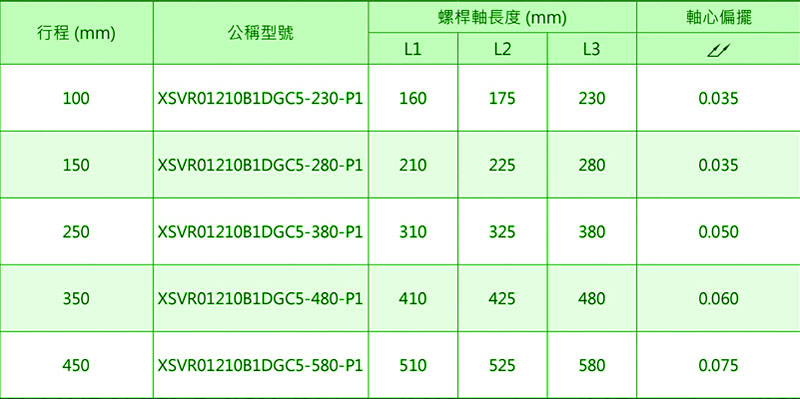

TBI-XSV系列滚珠丝杆型号

XSVR01210   XSVR01510  XSVR01520  XSVR02010  XSVR02020
