XSV(高速负载型)

TBI丝杆、精密研磨、XSVR2020、标准轴加工

  • 产品品牌:台湾TBI
  • 产品型号:XSVR2020
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:88 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI全球传动滚珠丝杆,XSV系列研磨级轴端完成品丝杠,为客户提供标准的丝杆直径、导程、行程和两轴端标准加工,只要安装尺寸合适,无需再进行额外的加工,拿到即可安装使用。

型号:XSVR2020精密研磨丝杆

  台湾TBI全球传动滚珠丝杆,XSV系列研磨级轴端完成品丝杠,为客户提供标准的丝杆直径、导程、行程和两轴端标准加工,只要安装尺寸合适,无需再进行额外的加工,拿到即可安装使用。

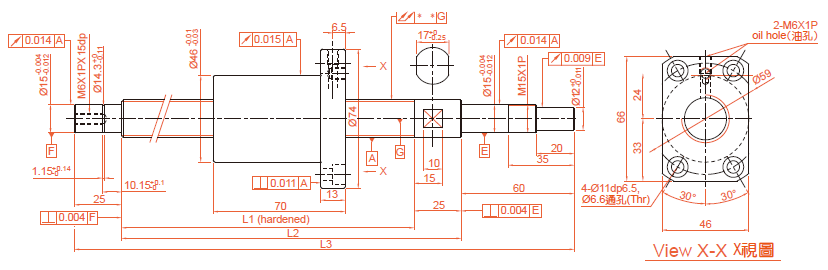

XSVR02020-00 精密研磨級系列規格尺寸表 ( 研磨級軸端完成品)

鋼珠中心

20.75

鋼珠直徑 (mm)

3.175

導程 (mm)

20

珠卷數

1.8x1

導程角

17.05°

螺旋方向

R

彈簧力 (kg)

0.1~0.3

預壓量 (kgf)

31

動負荷 Ca (kgf)

649

靜負荷 Coa (kgf)

1134

精度 ( 級數 )

0.018

行程 (mm)

公稱型號

螺桿軸長度 (mm)

軸心偏擺

L1

L2

L3



200

XSVR02020A1DGC5-399-P1

289

314

399

0.035

300

XSVR02020A1DGC5-499-P1

389

414

499

0.040

400

XSVR02020A1DGC5-599-P1

489

514

599

0.050

500

XSVR02020A1DGC5-699-P1

589

614

699

0.065

600

XSVR02020A1DGC5-799-P1

689

714

799

0.065

700

XSVR02020A1DGC5-899-P1

789

814

899

0.085

800

XSVR02020A1DGC5-999-P1

889

914

999

0.085

900

XSVR02020A1DGC5-1099-P1

989

1014

1099

0.110

1000

XSVR02020A1DGC5-1199-P1

1089

1114

1199

0.110



滚珠丝杠是一种机械线性致动器,几乎没有摩擦,可将旋转运动转换为线性运动。螺纹轴为用作精密螺钉的球轴承提供了一个螺旋滚道。除了能够施加或承受高推力载荷外,它们还可以以最小的内部摩擦来实现。它们的公差很小,因此适合在需要高精度的情况下使用。球组件起螺母的作用,而螺纹轴是螺钉。与传统的丝杠相反,由于需要具有使球再循环的机构,因此滚珠丝杠往往相当笨重。

基于旋转杆的线性致动器的另一种形式是无螺纹滚珠丝杠,也称为“滚动环驱动”。在这种设计中,三个(或更多个)滚动环轴承对称地布置在一个围绕光滑(无螺纹)执行器杆或轴的壳体中。轴承与杆成一定角度设置,该角度确定杆每转的直线运动的方向和速率。与传统的滚珠丝杠或丝杠相比,这种设计的优点是实际上消除了由预紧螺母引起的反冲和载荷。

应用实例:
1.汽车制造设备
2.电器用品
3.航空航天业
4.医学影像和设备
技术特点:
1.不锈钢和碳钢
2.C-润滑油自润滑技术
3.免维护
4.多种尺寸可用于广泛的应用
5.高精度和可重复性
