XSV(高速负载型)

TBI标准加工丝杠、研磨丝杆、XSV1520

  • 产品品牌:台湾TBI
  • 产品型号:XSV1520
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:88 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

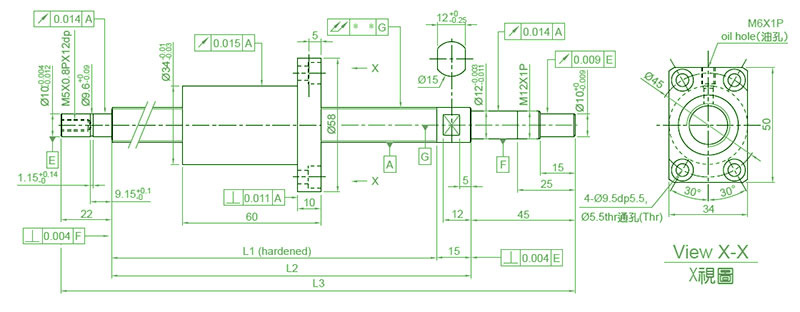

优势特点:TBI-XSV1520研磨滚珠丝杆,丝杆轴直径15mm,导程20mm,螺母法兰直径58mm,螺母为四方法兰形状,这类型的研磨丝杆,都是标准轴长和轴端加工,用户订购只需确认图纸尺寸,收到货后即可装机试用,这样的做法极大程度保证丝杆的精度。

型号:XSV1520

  TBI-XSV1520研磨滚珠丝杆,丝杆轴直径15mm,导程20mm,螺母法兰直径58mm,螺母为四方法兰形状,研磨精度C5,这类型的研磨丝杆,都是标准轴长和轴端加工,用户订购只需确认图纸尺寸,收到货后即可装机试用,这样的做法极大程度保证丝杆的精度。

鋼珠中心

15.5

鋼珠直徑 (mm)

3.175

導程 (mm)

20

珠卷數

1.8x1

導程角

22.33°

螺旋方向

R

彈簧力 (kg)

0.1~0.3

預壓量 (kgf)

38

動負荷 Ca (kgf)

580

靜負荷 Coa (kgf)

875

精度 ( 級數 )

0.018


行程 (mm)

公稱型號

螺桿軸長度 (mm)

軸心偏擺

L1

L2

L3



100

XSVR01520A1DGC5-271-P1

189

204

271

0.025

150

XSVR01520A1DGC5-321-P1

239

254

321

0.035

200

XSVR01520A1DGC5-371-P1

289

304

371

0.035

250

XSVR01520A1DGC5-421-P1

339

354

421

0.040

300

XSVR01520A1DGC5-471-P1

389

404

471

0.040

350

XSVR01520A1DGC5-521-P1

439

454

521

0.050

400

XSVR01520A1DGC5-571-P1

489

504

571

0.050

450

XSVR01520A1DGC5-621-P1

539

554

621

0.050

500

XSVR01520A1DGC5-671-P1

589

604

671

0.065

550

XSVR01520A1DGC5-721-P1

639

654

721

0.065

600

XSVR01520A1DGC5-771-P1

689

704

771

0.065

700

XSVR01520A1DGC5-871-P1

789

804

871

0.085

800

XSVR01520A1DGC5-971-P1

889

904

971

0.085



现在我们国内普通轧制丝杆用的都是车床车削加工工艺,高精度研磨丝杠就会试用数控车床进行加工,以避免二次加工降低丝杆精度。

TBI滚珠丝杆硬车削工艺
     随着CBN刀具技术的发展,目前硬车削工艺也较为广泛的应用于滚珠丝杠粗加工。CBN刀具最佳切削速度为100-300米/分。车削时单次切削深度0.15-0.20mm,为发挥CBN刀具的优势,工件转速较高。例如车削直径40mm,螺距6mm的丝杠,工件转速约680r/min.

硬车削工艺的特点为:
(1)与砂轮磨削的深切缓进工艺方法相比,生产效率提高5-10倍左右。
(2)只能在工件上开出90度V型槽。螺距大时轴向切削力大,不宜切削大螺距工件,一般切削6mm一下的螺距工件。
(3)车削时工件转速高,硬车削切削抗力较大,对于细长零件来说,很容易产生振动、弯曲变形,无法进行车削加工。故车削方法适合加工螺距6mm以下长度1m以下的长径比不大的工件。
(4)刀片价格低。
(5)开槽后的丝杠还需要半精磨和精磨。
