XSV(高速负载型)

TBI标准库存研磨丝杆\XSVR01510

  • 产品品牌:台湾TBI
  • 产品型号:XSVR01510
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:91 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI标准库存研磨丝杆,轴端已完成加工,螺母从出厂就已安装好,可实现用户到货就能安装使用,且具备很高的精密等级,这类型研磨精密丝杆多用于高精密设备,半导体/液晶制造装置等要求精密度高的机械。

型号:XSVR01510

     TBI标准库存研磨丝杆,轴端已完成加工,螺母从出厂就已安装好,可实现用户到货就能安装使用,且具备很高的精密等级,这类型研磨精密丝杆多用于高精密设备,半导体/液晶制造装置等要求精密度高的机械。

     研磨级丝杠制作工艺比较复杂,是使用超精密研磨机床磨制出来的,精度可以达到最高等级C0级,但交期慢!

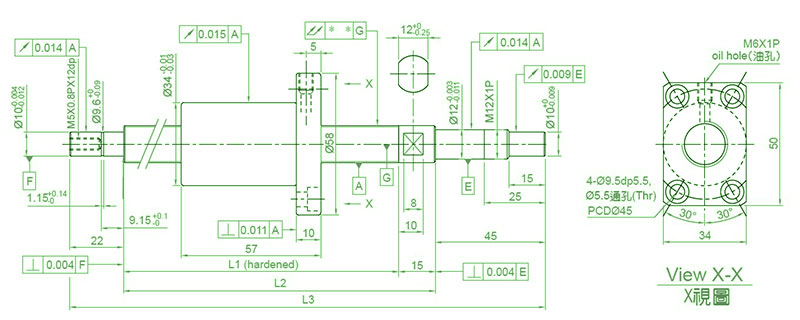

XSVR01510研磨丝杆尺寸数据

鋼珠中心

15.5

鋼珠直徑 (mm)

3.175

導程 (mm)

10

珠卷數

2.7x1

導程角

11.6°

螺旋方向

                 R

彈簧力 (kg)

0.1~0.3

預壓量 (kgf)

38

動負荷 Ca (kgf)

611

靜負荷 Coa (kgf)

950

精度 ( 級數 )

0.018

TBI-XSVR01510型标准库存研磨丝杆

行程 (mm)

           公稱型號

螺桿軸長度 (mm)

        軸心偏擺

L1

L2

L3

100

XSVR01510B1DGC5-271-P1

189

204

271

0.025

150

XSVR01510B1DGC5-321-P1

239

254

321

0.035

200

XSVR01510B1DGC5-371-P1

289

304

371

0.035

250

XSVR01510B1DGC5-421-P1

339

354

421

0.040

300

XSVR01510B1DGC5-471-P1

389

404

471

0.040

350

XSVR01510B1DGC5-521-P1

439

454

521

0.050

400

XSVR01510B1DGC5-571-P1

489

504

571

0.050

450

XSVR01510B1DGC5-621-P1

539

554

621

0.050

500

XSVR01510B1DGC5-671-P1

589

604

671

0.065

550

XSVR01510B1DGC5-721-P1

639

654

721

0.065

600

XSVR01510B1DGC5-771-P1

689

704

771

0.065

700

XSVR01510B1DGC5-871-P1

789

804

871

0.085

800

XSVR01510B1DGC5-971-P1

889

904

971

0.085



丝杆间隙的检测与修理

  如测量丝杆的百分表在丝杆正反向转动时指针没有摆动,说明丝杆没有窜动。如百分表指针摆动,说明丝杆有窜动现象。该百分表最大与最小测量值之差就是丝杆的轴向窜动的数值。

        这时,我们就要检查支撑轴承的锁紧螺帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题,只是预加负荷轴承垫圈是不合适的话,只要重新配做预加负荷垫圈就可以了;如果轴承损坏,需要把轴承更换掉,重新配做预加负荷垫圈,再把背帽背紧。丝杆轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杆安装精度最理想的状态是没有正反间隙,支撑轴承还要有0.02mm左右的过盈。
