XSV(高速负载型)

TBI丝杠、研磨丝杆、XSV2010、标准轴加工、C5精度

  • 产品品牌:台湾TBI
  • 产品型号:XSV2010
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:105 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:全球传动TBI滚珠丝杆,标准轴端加工完成品XSV2010系列研磨丝杆,轴直径20mm,导程10mm,螺母钢球直径规格3.969mm,精度0.018也就是C5级,丝杆总长299-1199不等,可提供图纸改制方案。

型号:XSV2010

  全球传动TBI滚珠丝杆,标准轴端加工完成品XSV2010系列研磨丝杆,轴直径20mm,导程10mm,螺母钢球直径规格3.969mm,精度0.018也就是C5级,丝杆总长299-1199不等,可提供图纸改制方案。

鋼珠中心

21.35

鋼珠直徑 (mm)

3.969

導程 (mm)

10

珠卷數

2.7x1

導程角

8.48°

螺旋方向

R

彈簧力 (kg)

0.1~0.3

預壓量 (kgf)

43

動負荷 Ca (kgf)

977

靜負荷 Coa (kgf)

1732

精度 ( 級數 )

0.018

行程 (mm)

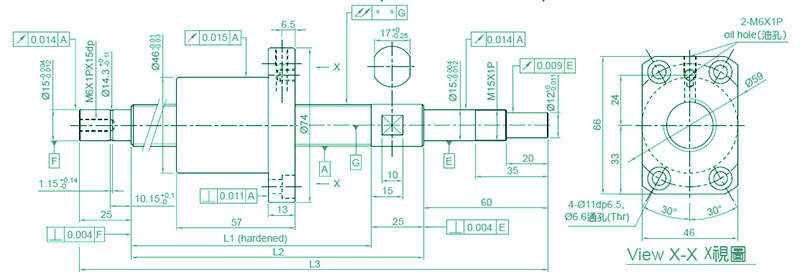

公稱型號

螺桿軸長度 (mm)

軸心偏擺

L1

L2

L3

200

XSVR02010B1DGC5-399-P1

289

314

399

0.035

300

XSVR02010B1DGC5-499-P1

389

414

499

0.040

400

XSVR02010B1DGC5-599-P1

489

514

599

0.050

500

XSVR02010B1DGC5-699-P1

589

614

699

0.065

600

XSVR02010B1DGC5-799-P1

689

714

799

0.065

700

XSVR02010B1DGC5-899-P1

789

814

899

0.085

800

XSVR02010B1DGC5-999-P1

889

914

999

0.085

900

XSVR02010B1DGC5-1099-P1

989

1014

1099

0.110

1000

XSVR02010B1DGC5-1199-P1

1089

1114

1199

0.110



我们的组织机构是制造,供应和出口优质的滚珠丝杠(TBI MOTION),从台湾台北市信林市向我们的客户提供。这些都是在专业技术人员的知识下,采用最优质的材料和最新技术制造的。该产品在交付之前已由质量控制人员在多个阶段进行了适当的测试。

TBI MOTION拥有完整的生产线,所有产品均在台湾制造。我们的主要产品有滚珠丝杠,直线导轨,滚珠花键,精密滚珠丝杠/花键,单轴执行器等。我们的产品的应用范围如下:1.自动控制机2.机器人行业3.半导体行业3.通用工业机械4.医疗设备5.绿色能源设备6.机床7.自动存储和检索系统

用于3D打印机行业的台湾TBI产品

台湾TBI与许多机械和工厂设备的制造商合作,以确保对关键行业的制造过程有清晰的了解。我们了解您的工业应用程序的需求,并可以帮助推动解决方案。要了解更多信息,请选择您感兴趣的行业。

全球传动TBI滚珠丝杠所有系列和类型

内部返回系列:SCI,SFI,DFI,SFU,SFNI,SFM ,DFM,SFNU,DFU

外返回重载系列:SFV,DFV

端盖返回高速系列:SFY,DFS,SFH

微型系列:SFK

端铣削系列:XSV

圆柱系列:BSH,SCI

回转系列:请参阅回转系列产品。

每种型号的详细规格,请参阅电子型录或与我们联系。
