优势特点：TBI微型导轨TM15NN，配套组装高度16mm，滑块宽32mm，滑轨宽15mm，滑轨安装孔孔距40mm，TM系列新设计之不锈钢底面刮刷片，与滑轨保持微小间隙，在不增加摩擦阻力下，有效抵挡异物从下方进入滑座轨道面，兼顾运行顺畅度与增加滑座寿命。适用于大部分口罩机型，我们用过的客户反馈都很好。
型号：TM15NN
TBI微型导轨TM15NN，配套组装高度16mm，滑块宽32mm，滑轨宽15mm，滑轨安装孔孔距40mm，TM微型滚珠线性滑轨系列可提供ZF、Z0、Z1 等三种不同之预压等级。TM 系列新设计之不锈钢底面刮刷片，与滑轨保持微小间隙，在不增加摩擦阻力下，有效抵挡异物从下方进入滑座轨道面，兼顾运行顺畅度与增加滑座寿命。适用于大部分口罩机型，我们用过的客户反馈都很好。
|

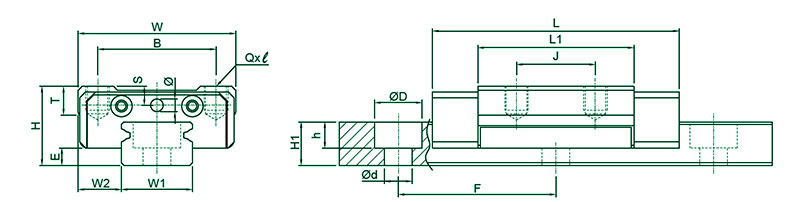

型 號 |
組裝規格(mm) |
滑座尺寸 (mm) |
軌道尺寸 (mm) |
||||||||||||||
|
H |
W2 |
E |
W |
B |
J |
T |
L |
L1 |
Qxl |
Ø |
W1 |
H1 |
ØD |
h |
Ød |
F |
|
|
TM15NN |
16 |
8.5 |
3.7 |
32 |
25 |
20 |
5.86 |
42.4 |
27 |
M3x5 |
1.3 |
15 |
9.5 |
6 |
4.5 |
3.5 |
40 |
|
型 號 |
額定負載(kgf) |

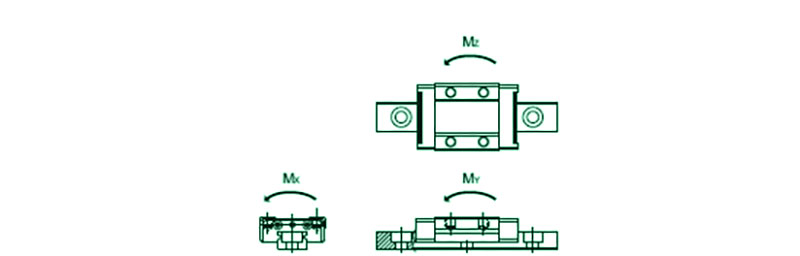

容許靜力矩 |
重量 |
||||||
|
Mx(kgf-mm) |
My(kgf-mm) |
Mz(kgf-mm) |
滑塊(kg/m) |
滑軌(kg/m) |
|||||
|
C |
Co |
||||||||
|
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
|||||
|
TM15NN |
581 |
834 |
6,336 |
2,316 |
23,096 |
2,316 |
23,096 |
0.048 |
1 |
直线导轨装配前要熟悉产品的装配图和技术要求；核对其标准件、外购件的数量及规格，并加以检查是否与图纸一致。
零部件装配：
（1）零部件、焊接件先检查尺寸，再进行试装；
（2）所有零部件按图进行装配，检查各零部件有无干涉、尺寸、装配是否正确，再进行调试，所有合格后进行拆卸喷涂。
标准件：所有标准件不得随意摆放和踩踏，须摆放在箱内或货架上。
①滑轨、滑块装配前须做防锈处理，滑轨表面不得有滑痕和打磨。
②滑轨、滑块装配时不得敲打，且装配面须平整。
③滑块装配时，滚珠不得掉落，滑轨须保证直线度和平面度；滑轨、滑块与装配面之交不得有间隙或垫垫片等。
④双导轨（或多条导轨）装配时，须保证滑块、滑轨在同一平面内或互相平行；滑轨、滑块与装配面之交不得有间隙或垫垫片等。
