优势特点：TBI微型导轨TM09NN组合高度10mm，滑轨宽5.5mm，滑块宽20mm，标准型滑块长30.4mm，加长版滑块总长40.7mm，TBI微型导轨安装滑块时，滑轨端部需进行倒角处理，才能顺畅的安装滑块。
型号：TM09NN
TBI微型导轨TM09NN组合高度10mm，滑轨宽5.5mm，滑块宽20mm，标准型滑块长30.4mm，加长版滑块总长40.7mm，TBI微型导轨安装滑块时，滑轨端部需进行倒角处理，才能顺畅的安装滑块。
|

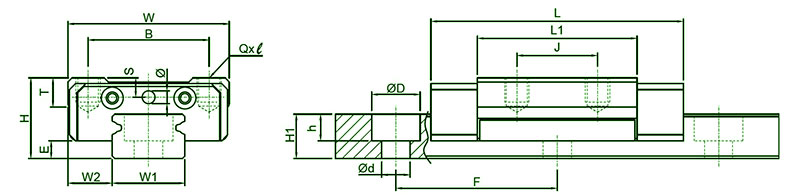

型 號 |
組裝規格(mm) |
滑座尺寸 (mm) |
軌道尺寸 (mm) |
||||||||||||||
|
H |
W2 |
E |
W |
B |
J |
T |
L |
L1 |
Qxl |
Ø |
W1 |
H1 |
ØD |
h |
Ød |
F |
|
|
TM09NN |
10 |
5.5 |
1.9 |
20 |
15 |
10 |
3.62 |
30.4 |
19.8 |
M3x3 |
1.3 |
9 |
5.5 |
6 |
3.3 |
3.5 |
20 |
|
TM09NL |
10 |
5.5 |
1.9 |
20 |
15 |
16 |
3.62 |
40.7 |
30.1 |
M3x3 |
1.3 |
9 |
5.5 |
6 |
3.3 |
3.5 |
20 |
|
型 號 |
額定负载(kgf) |

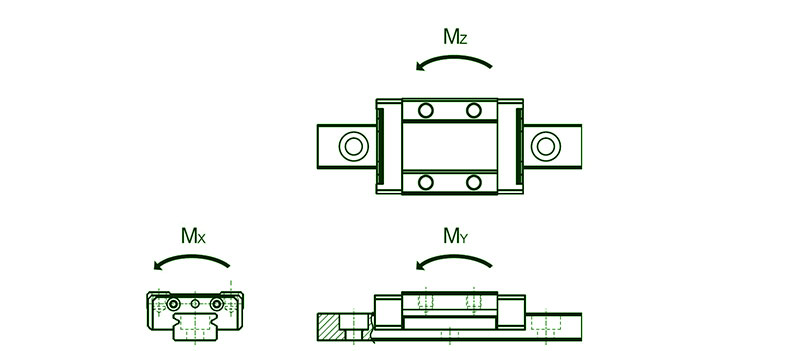

容許靜力矩 |
重量 |
||||||
|
Mx(kgf- mm) |
My(kgf-mm) |
Mz(kgf-mm) |
滑塊(kg/m) |
滑軌(kg/m) |
|||||
|
C |
Co |
||||||||
|
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
|||||
|
TM09NN |
220 |
374 |
1,713 |
849 |
7,117 |
849 |
7,117 |
0.013 |
0.32 |
|
TM09NL |
299 |
579 |
2,648 |
2,099 |
14,174 |
2,099 |
14,174 |
0.020 |
|
TBI直线导轨安装注意事项
2.滑轨、滑块装配时不得敲打，且装配面须平整。
3.滑块装配时，滚珠不得掉落，滑轨须保证直线度和平面度；滑轨、滑块与装配面之交不得有间隙或垫垫片等。
4.双导轨（或多条导轨）装配时，须保证滑块、滑轨在同一平面内或互相平行；滑轨、滑块与装配面之交不得有间隙或垫垫片等。
5.能降低基础件（导轨安装面）的加工精度要求，降低基础件的机械制造成本与难度；从而简化了机械结构的设计和制造。
TBI线性滑轨的应用
现在很多机床的运行速度极快，特别是空程速度，这个很大程度上就是依赖线轨的功劳；线轨经过预紧处理可达到轨道间零间隙，精度高；就使用寿命而言，线轨大大高于硬轨。
线轨承受切削力相对于硬轨要小一些，只是针对硬轨而言，其实现在很多机床的线轨已经极大的提升了其承载的能力。线轨的应用适合高速机用，可以高速切削，适合加工产品、小型精密模具。如今更多的精密加工中心使用的是线轨。
