TM-N/W微小型线性滑轨

TBI微型直线导轨\TM07NL

  • 产品品牌:台湾TBI
  • 产品型号:TM07NL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:212 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI微型导轨TM07NL型在TM07NN基础上增加了滑块的长度,使其负载负荷增加,为用户选型多提供了一个参考型号,防尘系统油端和下防尘两部分组成,要使其达到精密运作效果,还得使用TBI专用润滑油脂。

型号:TM07NL

    TBI微型导轨TM07NL型在TM07NN基础上增加了滑块的长度,使其负载负荷增加,为用户选型多提供了一个参考型号,防尘系统油端和下防尘两部分组成,要使其达到精密运作效果,还得使用TBI专用润滑油脂。

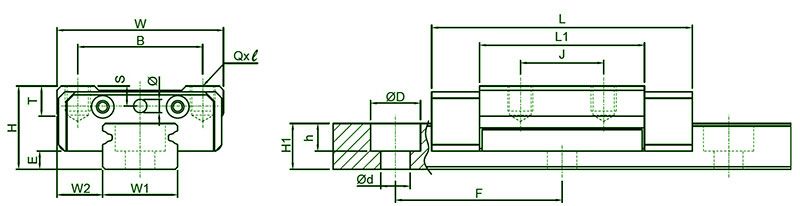

TM07NL规格尺寸表

型 號

組裝規格

(mm)

            滑座尺寸 (mm)

     軌道尺寸 (mm)

H

W2

E

W

B

J

T

L

L1

Qxl

Ø

W1

H1

ØD

h

Ød

F

TM07NL

8

5

1.2

17

12

13

2.25

30.8

20.3

M2x2

1.3

7

4.7

4.2

2.3

2.4

15

型 號

 額定負載     (kgf)

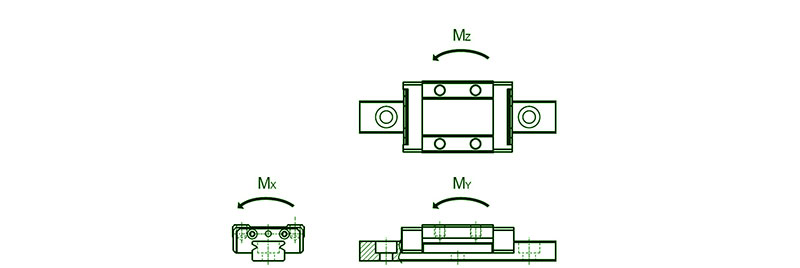

              容許靜力矩

      重量

Mx(kgf- mm)

My(kgf-mm)

Mz(kgf-mm)

滑塊(kg/m)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TM07NL

220

374

1,367

849

7,261

849

7,261

0.009

0.21



     TM07NL型导轨新设计之不锈钢底面刮刷片,与滑轨保持微小间隙,在不增加摩擦阻力下,有效抵挡异物从下方进入滑座轨道面,兼顾运行顺畅度与增加滑座寿命。

TM07NL微型直线导轨材质
不锈钢,合金钢

TBI直线导轨循环系统
端盖、保持器、循环管

      TM07NL型微型滚珠线性滑轨系列可提供ZF、Z0、Z1 等三种不同之预压等级。适当的预压可提高微型线性滑轨于刚性、精度、抗扭矩等能力之表现,但不当的预压对运转寿命、运行阻力方面则有不良影响。

TBI微型直线导轨型号
TM07NN TM07NL TM09NN TM09NL TM12NN TM12NL TM15NN TM15NL
