TM-N/W微小型线性滑轨

TBI直线导轨、微型导轨、加长滑块、TM12NL

  • 产品品牌:台湾TBI
  • 产品型号:TM12NL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:133 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI微型导轨,组合高度13mm,滑块宽27mm,TBI直线导轨在选择哪种架构适合哪种应用需要在刚性,容量,精度,平滑度,尺寸,耐用性和成本方面进行权衡。

型号:TM12NL

   TBI微型导轨,组合高度13mm,滑块宽27mm,TBI直线导轨在选择哪种架构适合哪种应用需要在刚性,容量,精度,平滑度,尺寸,耐用性和成本方面进行权衡。

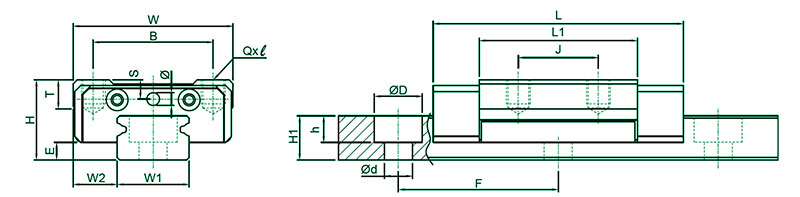

型 號

組裝規格(mm)

滑座尺寸 (mm)

軌道尺寸 (mm)

H

W2

E

W

B

J

T

L

L1

Qxl

Ø

W1

H1

ØD

h

Ød

F

TM12NL

13

7.5

2.7

27

20

20

4.54

46.9

33.1

M3x3.5

1.3

12

7.5

6

4.5

3.5

25

型 號

額定负荷(kgf)

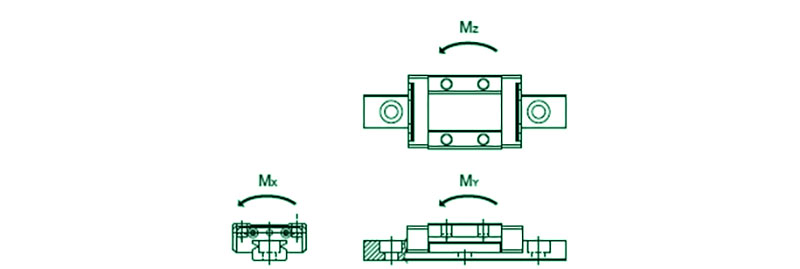

容許靜力矩

重量

Mx(kgf-mm)

My(kgf-mm)

Mz(kgf-mm)

滑塊(kg/m)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TM12NL

555

919

5,604

3,437

26,857

3,437

26,857

0.039

0.61

TBI直线导轨安装问题
    一般而言,异型轨托架比使用圆轨的系统需要更仔细的安装,而双后背架构比双面架构需要更仔细的安装。  安装不当会影响所有变量,尤其是硬度,容量和光滑度。异型轨设计对平面度误差特别敏感。如果所有滑轨未完全对准,则滑轨会在行驶中捆绑在一起,这会增加不必要的磨损,最终缩短组件的使用寿命。
    在安装过程中,必须仔细准备表面,或者可能需要对垫片进行垫片填充和调整。在并行运行两个导轨(每个导轨有两个滑架)的应用中(这很常见),可以使用单个安装板将所有四个滑架绑在一起,从而使它们可以一致地移动。完成正确的安装后,这可以帮助保持系统的对齐和性能。
面对面的体系结构也需要精确的安装,但是在安装端往往会更加宽容。尽管对于不需要高容量或高精度的应用程序应始终考虑面对面的体系结构。

标准安装配置
    根据应用情况,滑架可以安装有或没有法兰。法兰提供了更宽的安装基座,有助于将负载保持在导轨上。  法兰也有通孔,因此可以从底部或顶部安装。这为空间提供了更大的灵活性。
    但是在某些情况下,法兰可能会挡住。在可能没有固定法兰的空间的情况下,应用程序的边缘可能会滑过导轨,因此替代的安装配置已经发展起来,并且已成为整个运动控制行业的标准配置。它们包括七个标准配置:标准,标准长,窄,窄长,窄高,窄高长和窄短。球形组件的尺寸从15毫米到55毫米不等,滚子组件的尺寸从25毫米到100毫米不等。特殊尺寸可用于更紧凑的应用。  大小的选择取决于应用程序和最终用户应用程序站点的物理特性,并且几乎没有性能折衷。
    尽管大小是标准的,但可能需要一些自定义以满足特定的应用程序需求。例如,安装孔的位置可能不是标准的。如果从一个供应商品牌迁移到另一个供应商品牌,则可能必须创建一个特殊的盘子。
