TM-N/W微小型线性滑轨

TBI微型导轨、TM09NL

  • 产品品牌:台湾TBI
  • 产品型号:TM09NL
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:156 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-TM09NL小型导轨,滑块宽20mm,滑轨宽9mm,滑轨高5.5mm,任何设备导轨都需要及时检查和判断它们的好坏及早地做好预防工作。

型号:TM09NL

   TBI-TM09NL小型导轨,滑块宽20mm,滑轨宽9mm,滑轨高5.5mm,任何设备导轨都需要及时检查和判断它们的好坏,及早地做好预防工作。

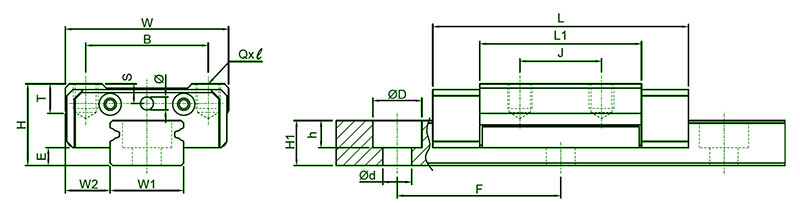

型 號

組裝規格

(mm)

               滑座尺寸 (mm)

        軌道尺寸 (mm)

H

W2

E

W

B

J

T

L

L1

Qxl

Ø

W1

H1

ØD

h

Ød

F

TM09NL

10

5.5

1.9

20

15

16

3.62

40.7

30.1

M3x3

1.3

9

5.5

6

3.3

3.5

20

型 號

額定負載(kgf)

                      容許靜力矩

      重量

Mx(kgf- mm)

My(kgf-mm)

Mz(kgf-mm)

滑塊(kg/m)

滑軌(kg/m)

C

Co

單滑塊

單滑塊

雙滑塊

單滑塊

雙滑塊

TM09NL

299

579

2,648

2,099

14,174

2,099

14,174

0.020

0.32



台湾TBI导轨、滑块的更换

一、检查工作

1.拆下电机两边的挡板拆挡板的时候需要注意光纤,要轻拿轻放,避免折断光纤。

2.检查电机上是否有碎片需要及时的清洁电机中的碎片及其他异物,并擦拭干净电机及电机导轨。

3.用手轻轻动行走臂,检查导轨滑块

二、检查无误,开始更换。

1.阻力大的情况下,需要清洁行走臂导轨滑块了,用棉布擦拭导轨,清洁完毕后,用WD40作为辅助清洗剂清洁导轨边缘的异物。

2.清洁完毕后,用手贴着导轨的边缘,慢慢的向同一方向移动,检查导轨是否磨损,当手指感觉有毛刺的时候需要注意检查了,可能是导轨磨损了,此时,用手慢慢推动行走臂,查看滑块在此处是不是阻力比较大,行走臂是不是非常难推。阻力比较大的情况下需要立即更换导轨。

3.在擦拭电机的时候,注意电机中有没有小小的弹珠,如果发现弹珠,需要清洁干净,并更换滑块。

4.轻轻推动行走臂,听滑块滑行时候声音,如果摩擦声很大,则需要更换滑块。

5.检查电机定子和转子的气隙,前后是否一致,前后不一致会导致导轨和滑块的使用寿命下降。需要调节。

6.仔细观察滑块的弹珠与导轨槽是否吻合。
