优势特点：TM07NN微小型导轨，滑块总长22.8mm，滑块高6.8mm，滑块宽17mm，滑轨安装孔间距15mm，端距可根据客户图纸自行切割加工，适用于小型机械及半导体产业等。
型号：TM07NN
TM07NN微小型导轨，滑块总长22.8mm，滑块高6.8mm，滑块宽17mm，滑轨安装孔间距15mm，端距可根据客户图纸自行切割加工，适用于小型机械及半导体产业等。
产品介绍
台湾TBI-TM系列微型导轨新设计之不锈钢底面刮刷片，与滑轨保持微小间隙，在不增加摩擦阻力下，有效抵挡异物从下方进入滑座轨道面，兼顾运行顺畅度与增加滑座寿命。标准配备之端、下防尘密封设计，可有效构成密闭防尘，提高产品寿命，并减低润滑油的损耗，确保长时间润滑效果。特殊设计之密封唇，能兼顾低摩擦阻力，不影响运行顺畅度。
精度等级
台湾TM微型滚珠线性滑轨系列，提供 P、H、N 三种精度等级供用户设计选用。
运行速度
TBI-TM微型滚珠线性滑轨系列最大速度可以到达 Vmax ＞ 5m/s，最高加速度 αmax=300m/s2( 若无预压时，最高加速度可以到达 60m/s2 )
|

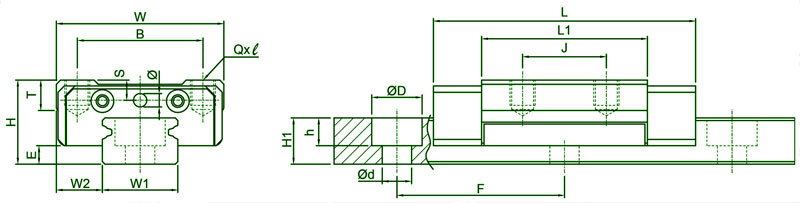

型 號 |
組裝規格 |
滑座尺寸 (mm) |
軌道尺寸 (mm) |
||||||||||||||
|
H |
W2 |
E |
W |
B |
J |
T |
L |
L1 |
Qxl |
Ø |
W1 |
H1 |
ØD |
h |
Ød |
F |
|
|
TM07NN |
8 |
5 |
1.2 |
17 |
12 |
8 |
2.25 |
22.8 |
12.3 |
M2x2 |
1.3 |
7 |
4.7 |
4.2 |
2.3 |
2.4 |
15 |
|
型 號 |
額定負載 (kgf) |

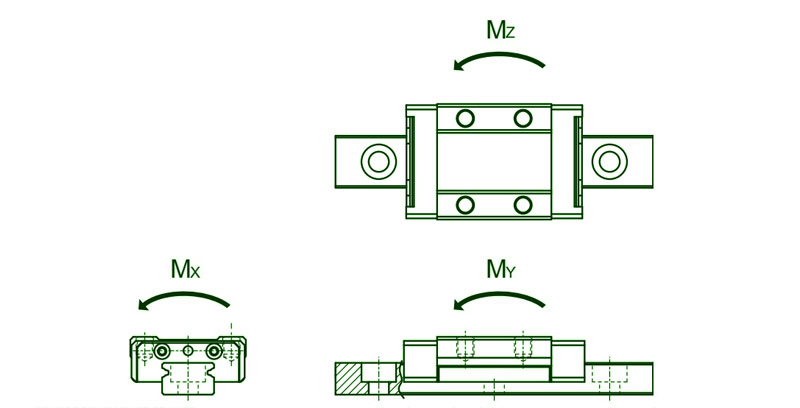

容許靜力矩 |
重量 |
||||||
|
Mx(kgf- mm) |
My(kgf-mm) |
Mz(kgf-mm) |
滑塊 (kg/m) |
滑軌 (kg/m) |
|||||
|
C |
Co |
||||||||
|
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
|||||
|
TM07NN |
144 |
204 |
745 |
232 |
3,234 |
232 |
3,234 |
0.005 |
0.21 |

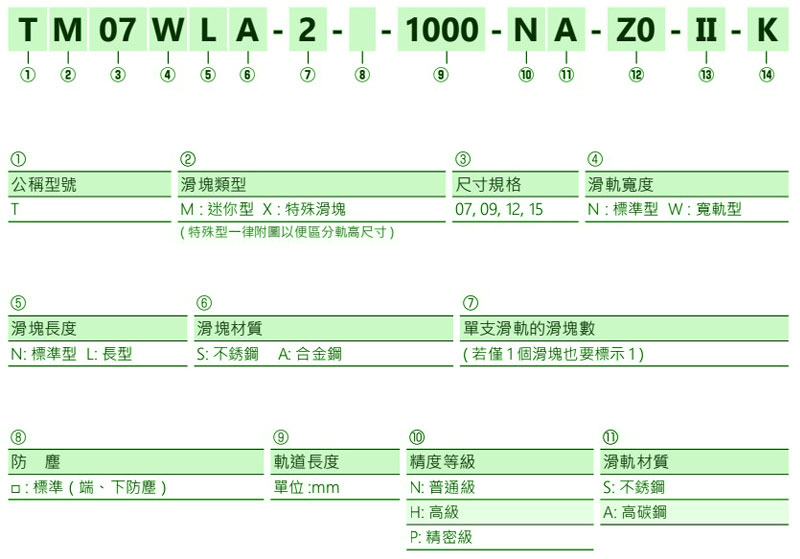

台湾TBI-TM系列标准微型导轨型号说明
台湾TBI-TM系列标准微型导轨型号
1.公司建立技术支持与响应中心，设置专人进行7×24小时值班。本公司在用户需要的情况下，可及时为用户提供远程在线产品故障诊断、分析和解决。
2. 在用户需要的情况下，本公司将派经验丰富的技术工程师及时到现场为用户提供服务。公司的技术工程师将置身于用户环境中，细致入微地体验本公司设备产品运行状况，与用户面对面的交流探讨，进行可靠、有效的故障预测、问题追踪、异常故障排除、解决方案。
3.一年内非人为损坏导致我司产品故障问题，我司将提供维修更换服务。
4. 提供用户跟踪服务，随时记录用户产品使用中出现的问题，并尽快解决问题，合作成功后将不定期回访用户。
5. 定期地向用户寄送产品新资料，提供产品新资料、新产品型号和产品型号停产更换的介绍。
