DFS高速双螺母

TBI双螺母丝杆\DFS01605-3.8

  • 产品品牌:台湾TBI
  • 产品型号:DFS01605-3.8
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:59 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI高速进给双螺母丝杆DFS01605,轴直径15mm,导程5mm,螺母钢球直径2.778,螺母法兰安装孔间距38mm,其加长型的螺母具备高精度,在负载能力方面也进行了强化,这个负载大小,主要看丝杆直径,直径越大,负载负荷越大,这个用户在采购时需要注意。根据自己的设备要求选择正确的型号。

型号:DFSR1605-3.8

    TBI高速进给双螺母丝杆DFS01605,轴直径15mm,导程5mm,螺母钢球直径2.778,螺母法兰安装孔间距38mm,其加长型的螺母具备高负载能力,在负荷能力方面也进行了强化,这个负载大小,主要看丝杆直径,直径越大,负载负荷越大,这个用户在采购时需要注意。根据自己的设备要求选择正确的型号。

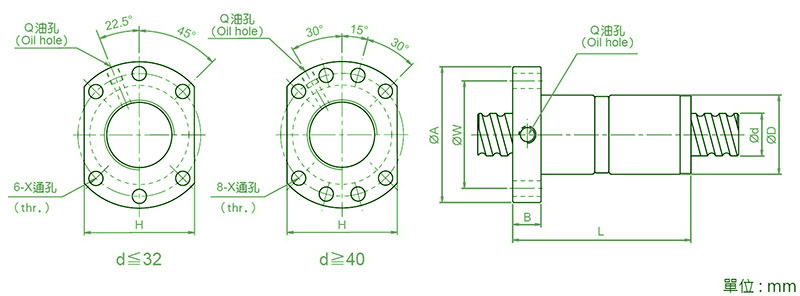

DFS01605-3.8尺寸

型號

軸徑d

導程I

珠徑Da

            螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性

kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS01605-3.8

15

5

 2.778

28

48

10

73

38

40

5.5

M6

3.8x1

1112

2507

  41

DFSR1605滚珠丝杆安装

      滚珠丝杠副的安装方式最常用的通常有:双推—自由方式、双推—支撑方式、双推—双推方式。

     大型卧式加工中心是具有高性能、高刚性、高精度的机电一体化的高效加工设备,是加工各类高精度传动箱体零件及其他大型磨具的理想设备。它的三个坐标方向均采用伺服电机带动滚动丝杠传动,三个坐标方向—X向、Y向、Z向工作行程较大。由于滚珠丝杠副的结构特点,使主机上三个方向滚珠丝杠副的安装成为特别关键的问题。

采购须知

DFS系列双螺帽TBI即将停产,下单前请询问我司业务人员,请改用SFH型螺帽。

TBI-DFS系列双螺母滚珠丝杆型号

DFS01605-3.8DFS01610-2.8 DFS02005-3.8 DFS02010-3.8 DFS02505-3.8
DFS02510-3.8 DFS03205-3.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8
DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05020-3.8
