DFS高速双螺母

TBI滚珠丝杆、高负载丝杠、DFS02010

  • 产品品牌:台湾TBI
  • 产品型号:DFS02010
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:161 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI一体式双螺母滚珠丝杠DFS02010,轴直径20mm,导程10mm,螺母法兰直径58mm,总长120mm,与普通滚珠螺母相比,DFS2010延长了螺母全长(L)增加了负载以及提高了额定载荷和容许力矩的类型。

型号:DFS02010

  TBI一体式双螺母滚珠丝杠DFS02010,轴直径20mm,导程10mm,螺母法兰直径58mm,总长120mm,与普通滚珠螺母相比,DFS2010延长了螺母全长(L),增加了负载以及提高了额定载荷和容许力矩的类型。

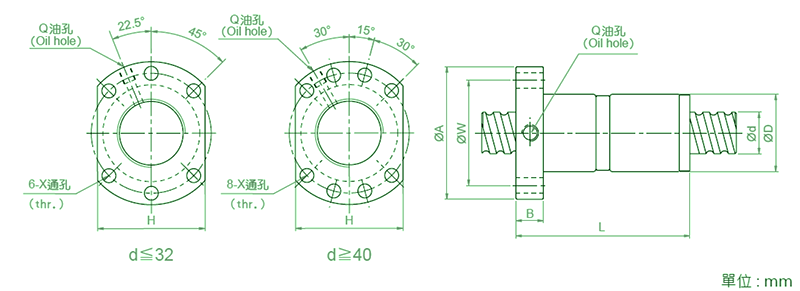

型號

軸徑d

導程I

珠徑Da

               螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性 kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS02010-3.8

20

10

3.175

36

58

10

120

47

44

6.6

M6

3.8x1

1516

3833

53



  滚珠丝杆在机械设备领域中,应用十分的广泛。而且市场上有多种滚珠丝杆的种类,比如台湾TBI品牌滚珠丝杆就是其中之一。它的出现为机械设备部件的连接提供便利,那么它有哪些分类?它的制作方法是什么?现在让我们来探讨一下吧。

TBI滚珠丝杆
  目前,TBI滚珠丝杆又分为防尘滚珠TBI滚珠丝杆,一体式双螺母TBI滚珠丝杆,高速滚珠丝杆,标准型公制轧制级滚珠丝杆,研磨级滚珠丝杆,标准型英制TBI滚珠丝杆以及高速负载型滚珠TBI滚珠丝杆。其中,研磨级滚珠滚珠丝杆采用高硬化材质,钢印TBI制作而成,适用于对精度要求高的特定设备、场合。

  一体式双螺母TBI滚珠丝杆采用钢材TBI柱塞制作,它是一体式结构,只要一个螺母套筒就能完成拆卸,安装的过程;短型一字槽TBI滚珠丝杆的表面经过硬化处理,拥有紧湊的尺寸,可以侧面装载,整个过程很轻易就能完成。

  标准型公制TBI滚珠丝杆应用广泛,一般常见的场合数控机床,升降装置,喷射装置,转位,制动器,定位,锁件等。

  传统的滚珠丝杆,大多是在销子的一边设置孔,然后让它与钢丝相互的配合。在使用的时候,需要把钢丝放在孔里面,然后折弯。也有的滚珠丝杆在使用的时候,直接把其中的一头折弯,避免发生脱落。

  而TBI滚珠丝杆则是一种新型的销子,它可以把原来的销子使用缺点解决,还能让它在安装时更加的便利,而且不容易发生脱落,延长它的使用寿命,大大减少机械故障的发生率。

  TBI滚珠丝杆包含弹性锁扣和销轴,这里提到的销轴的一端两边,会有两个安装孔的设置。而弹性锁扣则呈现U形,由此可见它的人性化设计。

   通过以上内容,我们可以看到TBI滚珠丝杆的多个种类,至于选择哪一个,还要依据实际情况选择。不过在这里提醒各位,在购买TBI滚珠丝杆时,请寻找一家口碑好,服务好,性价比高的品牌,这样会增加工作效率,降低成本。
