DFS高速双螺母

台湾TBI高负载丝杆、DFS2510、双螺母丝杠

  • 产品品牌:台湾TBI
  • 产品型号:DFS2510
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:195 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI motion 滚珠丝杠DFS2510,轴径25mm,导程10mm,TBI双螺母丝杆所需的扭矩小于30%。线性运动可以很容易地从旋转运动中改变。

型号:DFS2510

   台湾TBI motion 滚珠丝杠DFS2510,轴径25mm,导程10mm,TBI双螺母丝杆所需的扭矩小于30%。线性运动可以很容易地从旋转运动中改变。

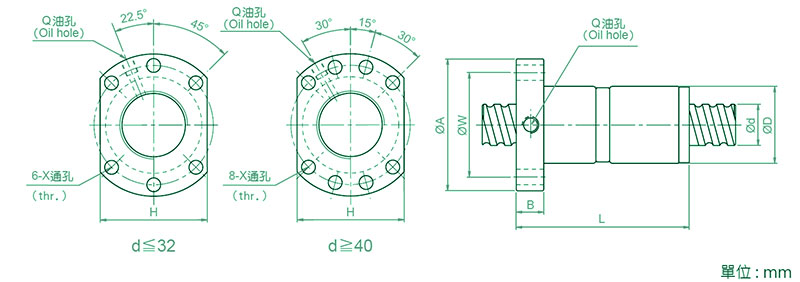

型号

轴径d

导程I

珠径Da

螺帽尺寸

动额定

负荷Ca

静额定

负荷Coa

刚性 kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS2510-3.8

25

10

3.175

40

62

12

122

51

48

6.6

M6

3.8x1

1638

4633

61



TBI滚珠丝杆螺母滚珠安装方法

1.需要用到的工具

     需要用到的是假轴,TBI丝杠螺母出厂后自身带的(可以向厂家要的)利用甲轴将螺母里面的钢珠固定住套在丝杆的加工端旋进即可,需要注意的是不要让钢珠掉出或是移位。

2. 安装

     具体方法是这样的,你必须有一个与TBI丝杠滚珠槽直径相同的套筒,丝母用煤油清洗后,在滚珠槽上涂上润滑脂,然后用一个针状物头上抹上一点润滑脂,用针状物上的润滑脂将滚珠逐个粘起放入滚珠槽内,放完后将套筒放入丝母内,用丝杠顶住套筒旋转便可将其旋入,套筒的作用是滚珠丝杆旋入时不会将滚珠挤出。

3.安装好检查

      检查用假轴是最好的。用黄油把珠子固定好,用手或铁条压住珠子;顶住TBI丝杠,旋进丝杠即可。如有珠子被挤出;可退一点丝杠;再把珠子拧进槽里,继续旋进丝杠。反复进行即可完成。
