DFS高速双螺母

TBI双螺母丝杠、静音丝杆、DFS2005

  • 产品品牌:台湾TBI
  • 产品型号:DFS2005
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:164 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点: TBI-DFS2005高速双螺母滚珠丝杆,轴径20mm,导程5mm,螺母总长75mm,螺母法兰安装孔间距47mm,随著滚珠丝杠转速的提高逐渐接近丝杠轴的固有频率因而会发生共振而不能继续转动。因此一定要在共振点(危险速度)以下使用。

型号:DFS2005

      TBI-DFS2005高速双螺母滚珠丝杆,轴径20mm,导程5mm,螺母总长75mm,螺母法兰安装孔间距47mm,随著滚珠丝杠转速的提高,逐渐接近丝杠轴的固有频率,因而会发生共振而不能继续转动。因此,一定要在共振点(危险速度)以下使用。

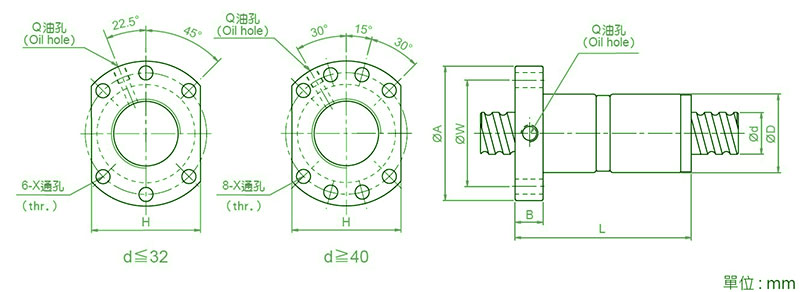

型號

軸徑d

導程I

珠徑Da

              螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性 kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS02005-3.8

20

5

3.175

36

58

10

75

47

44

6.6

M6

3.8x1

1484

3681

50



TBI高速滚珠丝杆

     危险速度下的容许转速(N 1 )和由DN值所决定的容许转速(N 2 )中,比较低的转速就是容许转速。

TBI滚珠丝杆预压

    1.对施加了预压的滚珠丝杠,如果从外部作用约3倍预压负荷的轴向载荷(F t ),其变位量则变为a 0 。结果,施加了预压的滚珠丝杠是没有施加预压滚珠丝杠变位量(2a 0 )的一半。

    2.预压所产生的效果,可维持到预压负荷的约3倍。因而适当的预压负荷为最大轴向载荷的1/3。但是,请注意预压负荷过大时,对寿命、发热等会产生恶劣影响。因此,请以轴向基本额定动载荷(Ca)的10%作为最大预压负荷的基准。



TBI丝杠轴轴线跳动检测

    用V型支架支撑丝杠轴的支撑部。让测针接触丝杠轴外径,丝杠轴旋转一周时,用千分表在轴方向的多处,测其摆动,取其最大值。TBI滚珠丝杆在出厂前必须经过的一道检测程序,在切断加工轴端完成后也要进行此检测程序,以保证丝杆精度。到客户手上装机不会出现差错。
