DFS高速双螺母

台湾TBI丝杠、双螺母丝杠、DFS2505、高负载螺杆

  • 产品品牌:台湾TBI
  • 产品型号:DFS2505
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:182 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI丝杆,双螺母型DFS2505,轴径25mm,导程5mm,钢球直径规格3.175mm,滚珠丝杠在螺母和主轴之间增加了滚珠。因此,传统螺杆的滑动摩擦被滚珠的滚动运动所代替。

型号:DFS2505

   台湾TBI丝杆,双螺母型DFS2505,轴径25mm,导程5mm,钢球直径规格3.175mm,滚珠丝杠在螺母和主轴之间增加了滚珠。因此,传统螺杆的滑动摩擦被滚珠的滚动运动所代替。

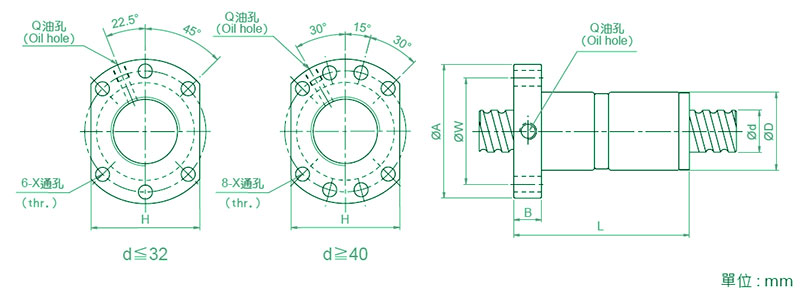

型號

軸徑d

導程I

珠徑Da

螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性 kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS02505-3.8

25

5

3.175

40

62

10

75

51

48

6.6

M6

3.8x1

1650

4658

59



  选择所需的滚珠丝杠主轴长度时请注意。仔细检查技术图纸以了解您所购买的主轴类型,并据此计算主轴长度。为了精确地计算长度,请使用滚珠丝杠计算器,在输入文本框中可以输入所需的滚珠丝杠行程长度,然后按下按钮以计算包括端加工零件和螺母在内的总长度。

  TBI MOTION 全球传动科技股份有限公司 成立于1986年,是一家滚珠丝杠变速箱零件制造商。通过ISO9001认证的PDCA和TPM系统用于质量控制和绿色能源供应链,线性运动产品(例如线性执行器,滚珠丝杠,单轴执行器,滚珠花键和线性导轨)可高效提供。

双球螺母DFS型

公差  C5-C7, 螺母材料:SCM415H(硬度58-62 HRC),钢球材料:SUJ2(硬度+60 HRC),生产商:TBI Motion

双标准滚珠螺母DFU是要求高耐用性,定位精度和平稳运行的应用的理想选择。所有螺母均无轴向游隙  ,预紧力为  0-2%  ,这反映了高刚性。可以在螺母上调节预紧力。滚珠螺母和螺钉必须来自同一生产商!每个螺母都经过测试,以完全适合滚珠丝杠。如果您只订购不带螺杆的螺母,我们将不予保证。
