DFS高速双螺母

TBI丝杆\高速丝杠\DFSR1610

  • 产品品牌:台湾TBI
  • 产品型号:DFSR1610
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:95 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:TBI-DFSR1610高速双螺母滚珠丝杆轴直径15mm,导程10mm,螺母总长97mm,螺母法兰安装孔间距38mm,丝杆材质常用45号钢,可根据用需求做其它特殊处理,但一般要特殊处理的滚珠丝杆都是有货期,且时间不短,这点用户须知。

型号:DFSR1610

   TBI-DFSR1610高速双螺母滚珠丝杆轴直径15mm,导程10mm,螺母总长97mm,螺母法兰安装孔间距38mm,丝杆材质常用45号钢,可根据用需求做其它特殊处理,但一般要特殊处理的滚珠丝杆都是有货期,且时间不短,这点用户须知。

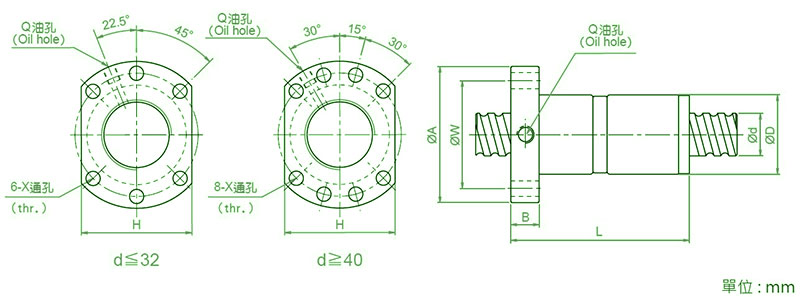

DFSR1610型规格尺寸表

型號

軸徑d

導程I

珠徑Da

             螺帽尺寸

動額定負荷 Ca

靜額定負荷Coa

剛性 kgf/ μm

D

A

B

L

W

H

X

Q

n

DFS01610-2.8

15

10

2.778

28

48

10

97

38

40

5.5

M6

2.8x1

839

1821

31


TBI-DFS系列滚珠丝杆的材料
   主要是碳钢和合金钢。
   碳钢:价格低廉,对应力集中的敏感性低,可用热 1 处理或化学处理提高耐磨性和抗疲劳强度,最常用45号钢。
   合金钢: 比碳钢具有更高的机械性能和更好的淬火性能。 在传递大动力, 并要求减小尺寸与质量,提高丝杆颈的耐磨性,以及在高温或低温条件下工作的丝杆,采用合金钢。
    注意:在一般工作温度下(低于 200),各种碳钢和合金钢的弹性模量相差不多,所以不能用合金钢提高丝杆的刚度。 在选择钢的种类和热处理方法时, 应根据强度和耐磨性, 而不是刚度。 但在既定条件下, 有时也用强度较低的钢材, 而用适当增大丝杆的截面面积的办法来提高丝杆的刚度。
    ZT 和 QT 容易做成复杂的形状, 且价廉, 有良好的吸振性和耐磨性, 对应力集中敏感性
低,可制造外形复杂的丝杆。
    丝杆的结构设计
丝杆的结构设计包括定出丝杆的合理外形和全部结构尺寸。丝杆在机器中的安装位置及形式;丝杆水零件的类型、尺寸、数量及和丝杆的联接方法;载荷的性质、大小及分布情况;丝杆的加工工艺等。丝杆和丝杆上零件应有准确的工作位置;丝杆上零件便于装拆和调整;丝杆有良好的制造工艺等。



TBI高速双螺母滚珠丝杆型号

DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02010-3.8 DFS02505-3.8 DFS02510-3.8
DFS03205-3.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04010-3.8 DFS04020-2.8
DFS05005-3.8 DFS05010-3.8 DFS05020-3.8
